Тепловизионный контроль состояния электрооборудования и обследование электроустановок тепловизором.

Российский и международный опыт последних лет показывает, что сформировавшийся ранее и остающийся принципиально важным подход к функционированию жизненно важных технических систем (к которым, бесспорно относится электроэнергетика) по критериям надёжности в ближайшей перспективе должен быть развит в область прямых количественных критериев безопасности и рисков. Обеспечение надежной работы и безопасной эксплуатации электроустановок, предупреждение наступления аварийных ситуаций регламентируются «Правилами технической эксплуатации электроустановок потребителей» (утверждены Приказом Министерства энергетики РФ от 13.01.2003 г. № 6).

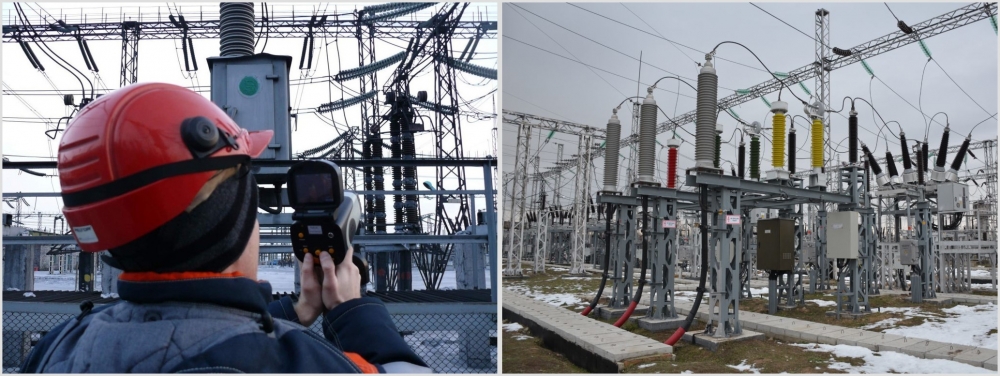

общий фон

Тепловизионный метод контроля электрооборудования позволяет проводить обследования:

  • контактных соединений;
  • силовых и автотрансформаторов;
  • масляных реакторов;
  • маслонаполненных трансформаторов тока и напряжения;
  • масляных, воздушных, вакуумных и газовых выключателей;
  • изоляторов;
  • конденсаторных соединений распределительных устройств и воздушных линий;
  • электродвигателей, аппаратов, вторичных цепей и электропроводки.

Тепловой контроль позволяет производить общую и детальную (поэлементную) оценку технического состояния электрооборудования в процессе его работы (!), выявлять многие дефекты на ранней стадии их развития, а также определять приемлемые эксплуатационные ограничения, препятствующие развитию дефектов. Инструментальные обследования ограждающих конструкций зданий проводятся аттестованными Ростехнадзором специалистами на профессиональном оборудовании производства Японии согласно методике обследования РД 153-34.0-20.363-99. С объектами обследованными специалистами нашей лаборатории вы можете ознакомиться в нашем портфолио.



Тепловой метод неразрушающего контроля электрооборудования по задачам и объемам обследований делится на:



1. Противопожарный тепловизионный мониторинг (диагностика) электрооборудования при котором определяется общее теплотехническое состояние электрооборудования, электроустановок и электросетей, уточняются режимы работы электрооборудования в целом и даются рекомендации по организации системы проведения детального тепловизионного контроля. Данные работы оформляются техническим отчетом с термограммами оборудования на основании ФЗ от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности". Методические рекомендации "Проверка пожарной опасности электрооборудования жилых и общественных зданий с помощью тепловизора" - ФГУ ВНИИПО, 2014 г. Периодичность проведения не реже одного раза в год.

2. Тепловизионный контроль (обследование) электрооборудования по методике инфракрасного контроля электрооборудования и высоковольтных линий РД 153-34.0-20.363-99, при котором проводится детальный (поэлементный) тепловой контроль узлов и КС, выдаётся протокол тепловой диагностики с термограммами и оценками состояния каждого выявленного дефекта. Оценка теплового состояния электрооборудования и токоведущих частей проводится согласно действующему РД 34.45-51.300-97 проводится по следующим  критериям:

  • соблюдение условий эксплуатации оборудования:
  • по климатическим параметрам (температура и относительная влажность воздуха), установленным нормативно-технической документацией для данного типа оборудования;
  • по степени нагрузки (отношение измеренного рабочего тока нагрузки контролируемого узла к номинальному току, на который рассчитано контролируемое оборудование согласно его технической документации).
  • соблюдение предельно допустимой температуры контролируемого участка оборудования , установленной нормативами для конструктивных особенностей данного типа узлов.
  • соблюдение предельно допустимого превышения температуры контролируемого участка оборудования, установленного нормативами для конструктивных особенностей данного типа узлов.
  • степень перегрева контролируемого узла оборудования относительно предела, установленного нормативами.
  • степень перегрева контролируемого узла оборудования относительно нагрева эталона, т.е. выбранного экспертом базового (бездефектного) участка.

При этом обеспечивается:

  • 100% объективная  визуальная фиксация фактического состояния электрооборудования (по тепловому полю) посредством термограмм и фотографий, прилагаемых к отчету;
  • выявление дефектов, оценка степени их опасности, получение прямой экспериментальной информации для оценки остаточного ресурса объекта и разработка рекомендаций по устранению дефектов и предотвращению их развития;
  • выявление средствами тепловизионного контроля случаев недостоверности сведений о проведении регламентных мероприятий и периодических испытаний электроустановок на объектах проверки.
  • создание компьютерного архива результатов контроля для ретроспективного анализа и прогнозирования технического состояния электроустановок, планирования эксплуатационных мероприятий и обновления оборудования.

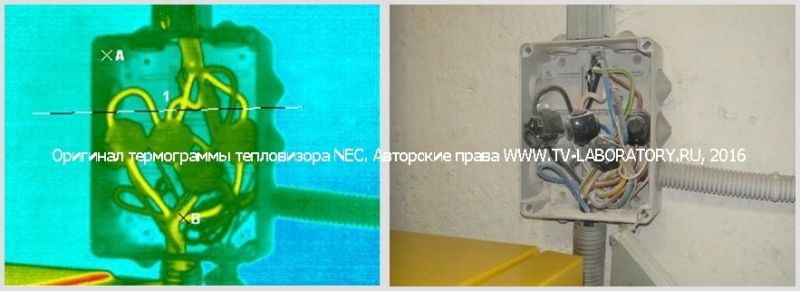

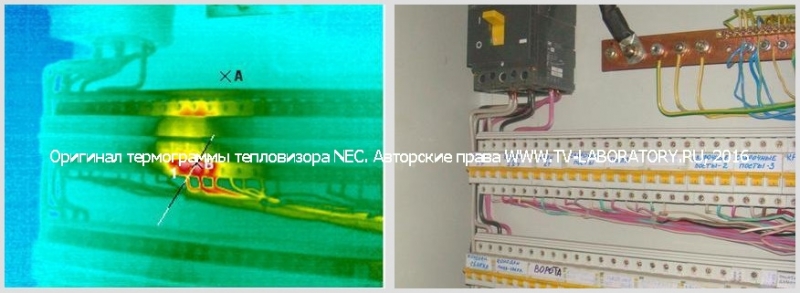

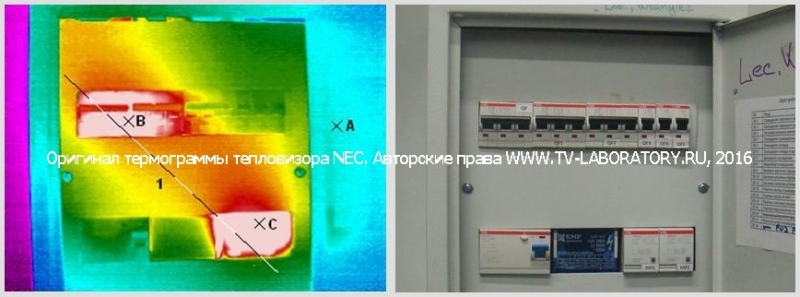

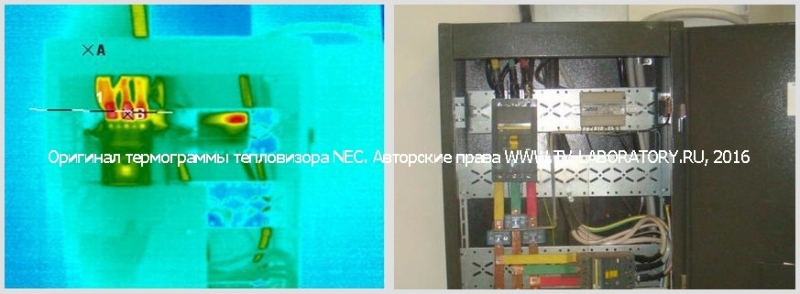

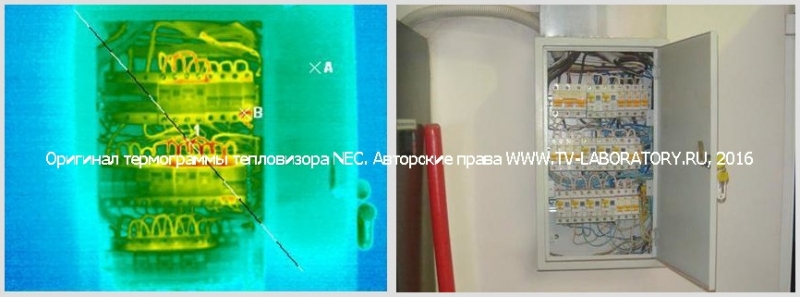

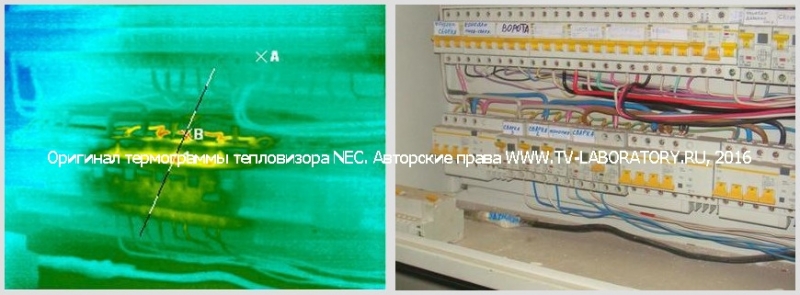

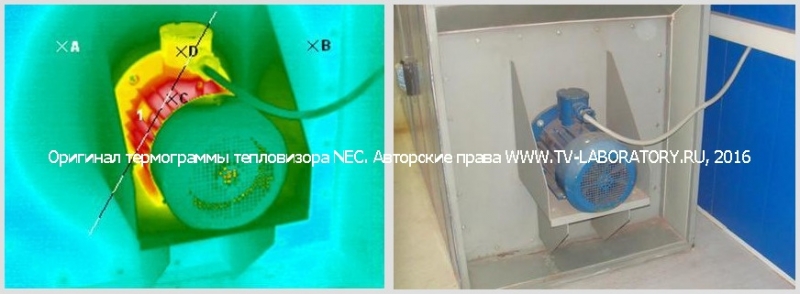

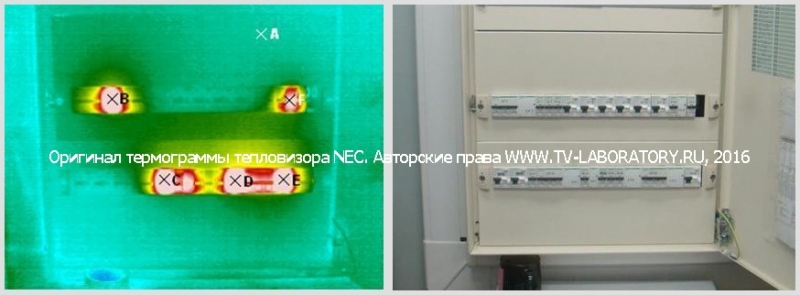

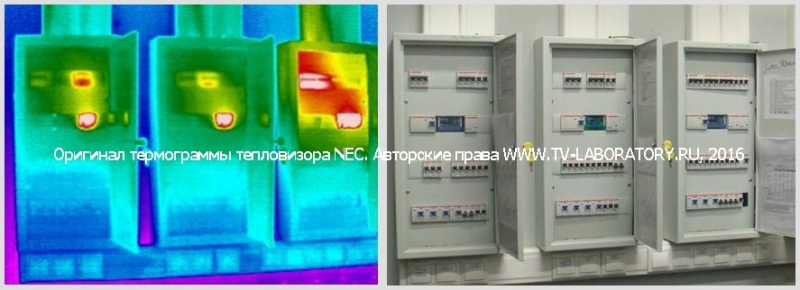

Примеры термограмм электрооборудования с тепловыми дефектами (для увеличения кликните на картинку):

электро6 электро8 электро4

электро2 электро3 электро7

электро5 электро1

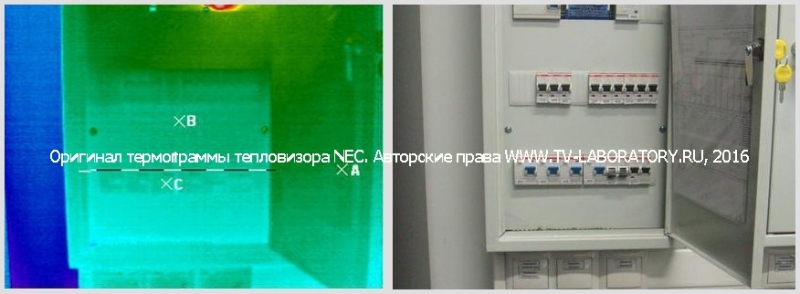

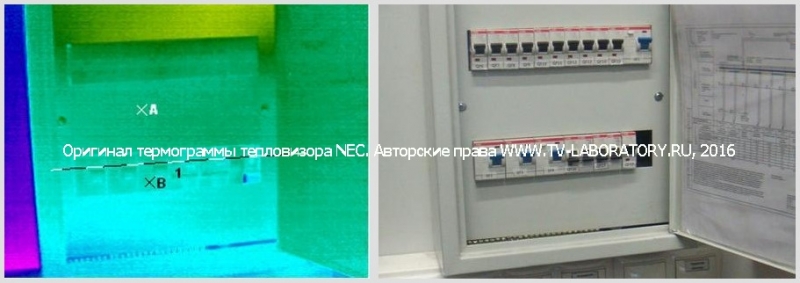

Примеры термограмм электрооборудования без дефектов :

норма4 норма1 норма3

Тепловизионная диагностика стала основой для организации надежного наблюдения за техническим состоянием оборудования, позволяя обнаруживать дефекты контактных соединений, участки перегрузки кабелей, производить оценку работоспособности трансформаторов, электродвигателей, разрядников и другого электрооборудования в процессе их эксплуатации без снятия напряжения. Такая диагностика информативна, экономична и удобна. В реконструируемых, вновь сооружаемых и эксплуатируемых электроустановках применение тепловизионной диагностики позволяет выявить проблемы конструктивного и технологического характера на ранней стадии.





Ориентировочные цены на тепловизионное обследование электрооборудования:

(Точный расчет стоимости производится индивидуально на основании технического задания направленного на электронную почту -  88004501162@mail.ru)

Тип оборудования

Обнаруживаемые дефекты

Стоимость обследования оборудования

Распределительные щиты и приборы, конденсаторы, заземление, рубильники.

Неплотные и проржавевшие соединения, неработающий конденсатор, отслужившее заземление, плохие контакты рубильника, перегрев КС.

500 – 3 000 р.

Различные электроприборы, переключатели, рубильники, щиты и пульты управления.

Неплотные (проржавевшие соединения), плохие контакты, перегрузки и перегревы.

500 – 3 000 р.

Трансформаторы.

Неплотные или расшатавшиеся соединения, плохие контакты, перегретые шины, дисбаланс трехфазной нагрузки, блокирование трубок охлаждения, уровень жидкости.

3 000 - 15 000 р.

Электродвигатели и генераторы

Перегрев подшипников, короткозамкнутые или разорванные витки, перегрев щеток, колец и коллекторов, общая перегрузка или перегрев, блокирование вентиляционных каналов.

1 000 – 5 000 р.

Аварийные резервные генераторы электроэнергии, батареи, контакты, автоматические аварийные переключатели.

Неверная полярность батарей, выход из строя батарей, испорченные или неработающие аварийные переключатели.

500 - 5 000р.









Технические тонкости
