Тепловизионный контроль качества тепловой защиты ограждающих конструкций зданий.

Наша компания выполняет объективный тепловизионный контроль качества тепловой защиты ограждающих конструкций зданий и сооружений по ГОСТ Р 54852-2011 "Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций" с выдачей отчета и акта тепловизионного контроля тепловой защиты здания, в том числе для сдачи объекта и получения заключения о строительстве (ЗОС)

Главное управление строительного надзора Московской области, в рамках реализации положений законодательства об энергосбережении и энергоэффективности, издало Распоряжение №1 от 24.01.2014 года, согласно которому на обязательной основе при сдаче объектов ИГАСН требуется наличие заключений по результатам тепловизионного контроля качества тепловой защиты здания и выборочного контроля кратности воздухообмена в помещениях. В случае отсутствия вышеуказанных документов, заключения о соответствии объектов выдаваться не будут. Данное Распоряжение направлено на выполнение закона №384 «Технический регламент о безопасности зданий и сооружений".



1. Инструментальное обследование зданий высокоточными тепловизорами.

Наша компания осуществляет контроль качества тепловой защиты зданий, что предусматривает проведение инструментального тепловизионного обследования ограждающих конструкций. Инструментальные обследования ограждающих конструкций зданий проводятся специалистами имеющими аттестационные удостоверения по тепловому контролю на профессиональном оборудовании производства Японии согласно утверждённых методик обследования. Стоимость тепловизионного обследования зависит от физических параметров объекта и поставленных технических задач. С объектами обследованными специалистами нашей лаборатории вы можете ознакомиться в нашем портфолио.

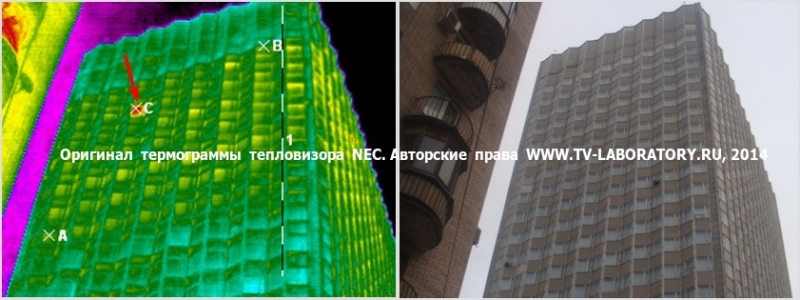

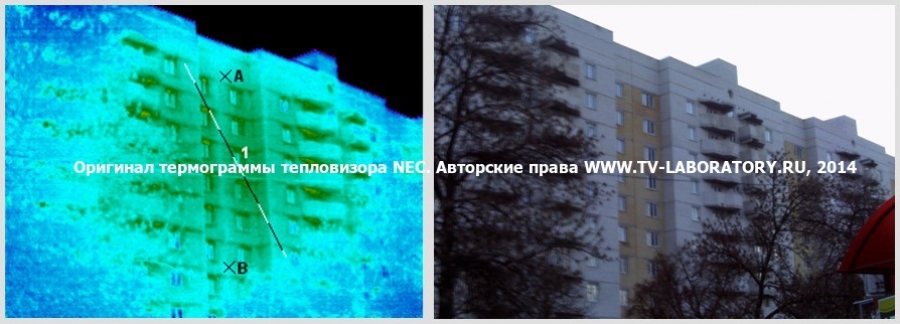

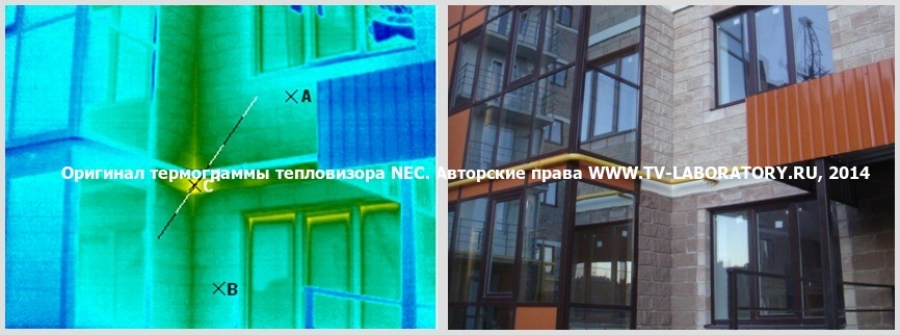

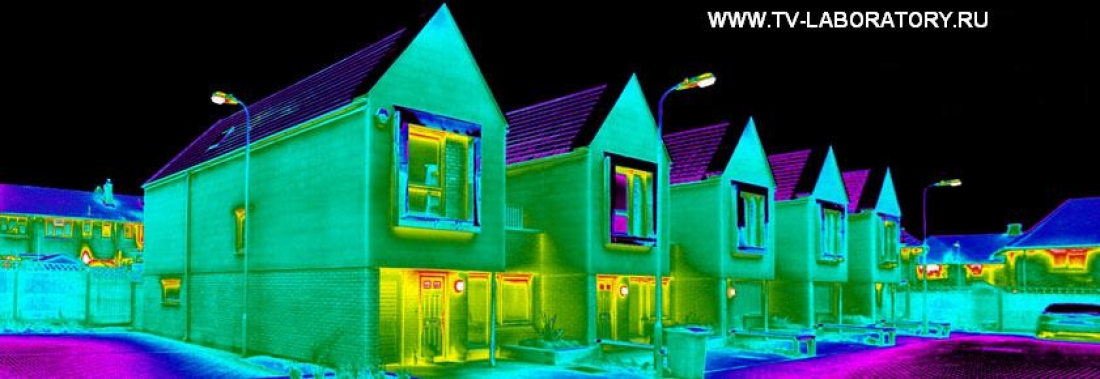

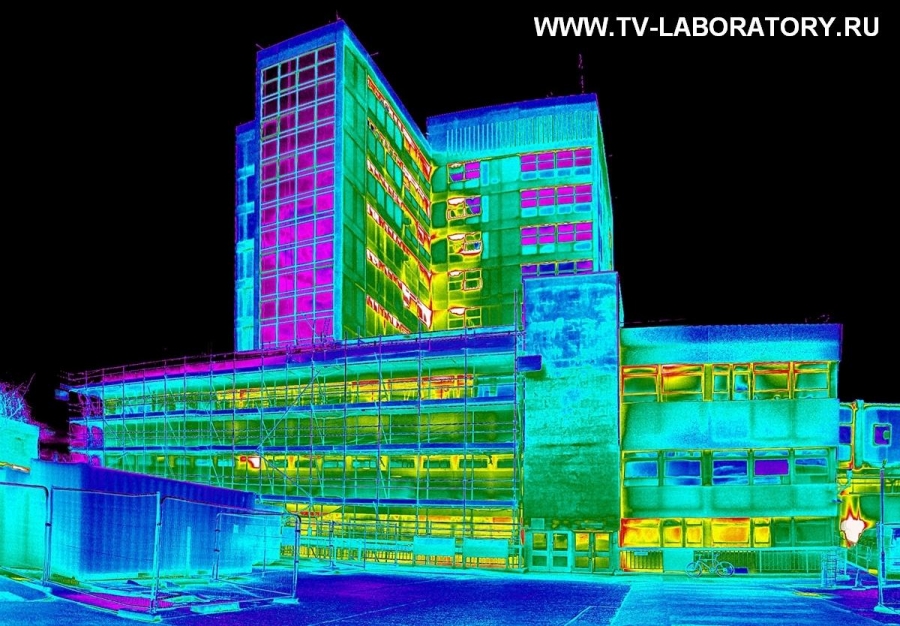

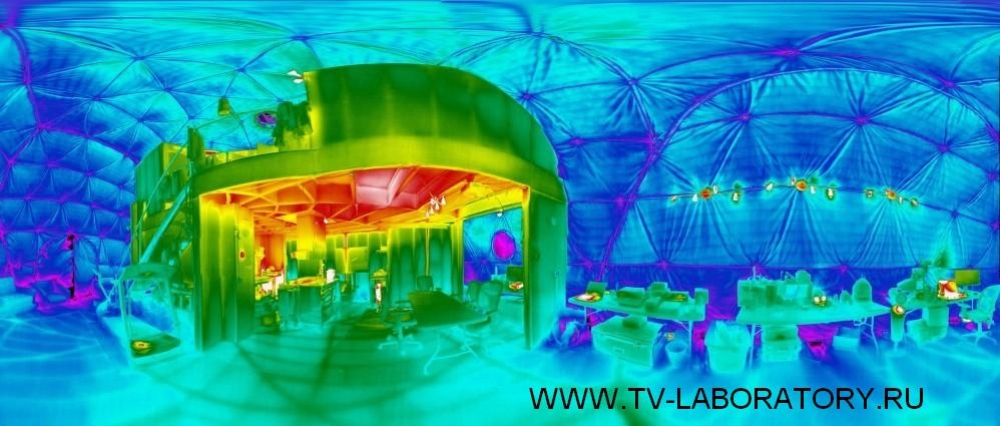

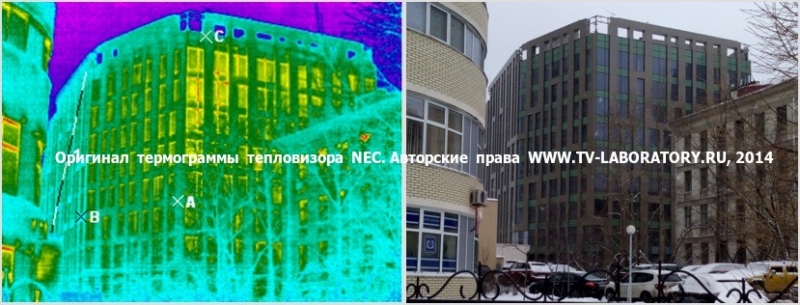

 Примеры панорамных термограмм крупных объектов строительства (для увеличения кликните на картинку).





Результаты тепловизионного обследования зданий используются органами строительного надзора на законченных строительством объектах, заказчиками строительства для контроля качества подрядных работ, жилищно-коммунальными службами при определении теплоизоляционных свойств зданий. Тепловизионное обследование обязательно выполняется при сдаче зданий  и оформлении документов в Стройнадзор на основании  п 11.4. СНиП 23-02-2003 "Тепловая защита зданий" и требований  ГОСТ Р 54852-2011 "Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций" и  ГОСТ 31167-2009 "Метод определения воздухопроницаемости ограждающих конструкций в натурных условиях." Тест на воздухопроницаемость и тепловизионный контроль качества теплозащиты зданий зарекомендовал себя как один из основных способов контроля состояния ограждающих конструкций в виду удобства, оперативности и наглядности обследования. Метод позволяет выявить нарушения теплозащитных свойств ограждающих конструкций, возникшие в результате нарушения технологии изготовления строительных материалов, ошибок и нарушений при строительстве зданий, неправильного режима эксплуатации, естественного старения материалов под воздействием погодных условий.

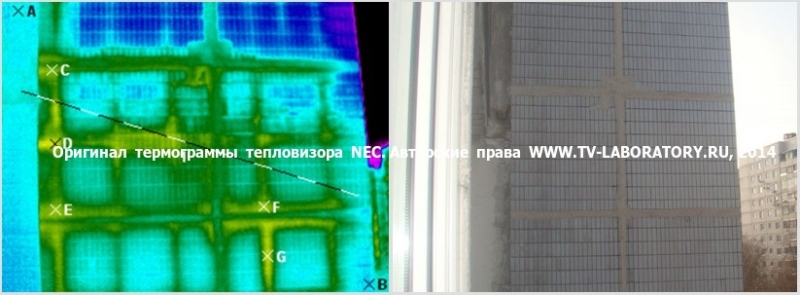

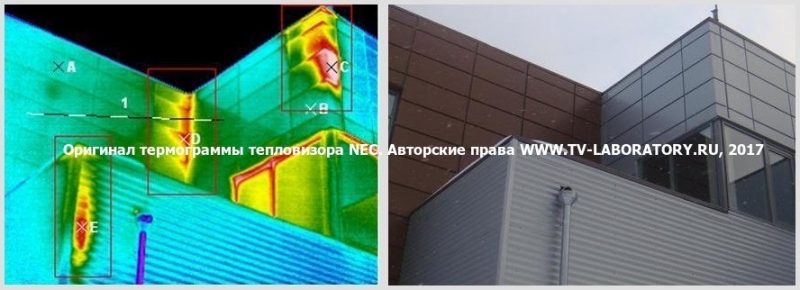

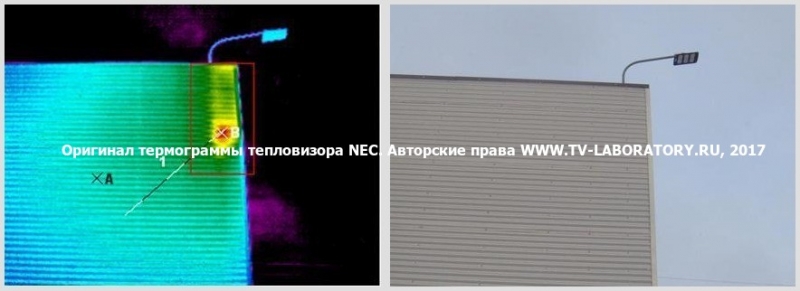

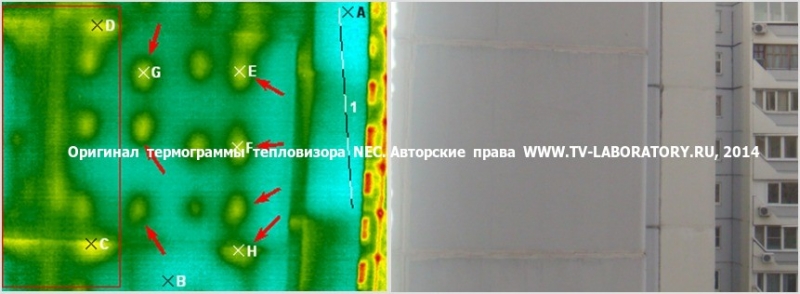

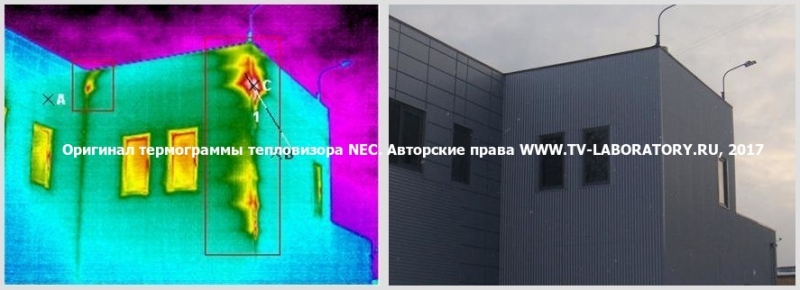

Примеры дефектов монтажа сендвич-панелей торговых и офисных зданий.

Основные виды скрытых строительных дефектов обнаруживаемых с помощью тепловизора:

- выявление скрытых дефектов строительства или конструктивных недоработок (дефекты стен и межпанельных швов, мостики холода);
- определение мест возможного увлажнения стен (возможность конденсирования влаги на внутренних поверхностях помещения);
- места скрытых протечек воды (некачественно смонтированные теплые полы);
- дефекты монтажа оконных блоков и стеклопакетов;
- сквозные щели;
- нарушение толщины или укладки утеплителя;
- некачественная кирпичная кладка;
- некорректные архитектурные и строительные решения;
- места инфильтрации холодного воздуха через ограждающие строительные конструкции;
- перегрев электропроводки.

Тепловизионная диагностика предоставляет наглядную и достоверную информацию, позволяющую избежать дорогостоящих ремонтных работ. Для владельца здания или страховой компании, участвующей в урегулировании вопросов, связанных с повреждением имущества, тепловизионное обследование может стать источником ценнейших сведений, тепловизионный контроль позволяет спланировать восстановительные работы и найти рациональное решение. Обследование тепловизором показывает, что дефекты теплоизоляции здания могут привести к увеличению теплопотерь на 30-40% относительно ожидаемых значений. Тепловизионный контроль расхода энергии до и после восстановления теплоизоляции зданий по данным тепловизионного обследования также подтверждает эти результаты. По самым осторожным оценкам, эффективная тепловизионная диагностика теплоизоляции здания обеспечивает снижение энергопотребления приблизительно на 15-30%.

здание до и после утепления



2. Составление отчета и акта тепловизионного контроля качества тепловой защиты здания.

После инструментального обследования объекта производится компьютерная обработка и анализ дефектов по каждой полученной термограмме, каждого из участков обследованного здания. По каждому обследованному участку создается отдельная карта дефекта (нажмите на фото ниже). После обработки термограмм на них четко выделены места дефектов и аномальных зон, классификация дефектов и их температурные характеристики. На основании этих данных составляется отчет тепловизионного обследования в состав которого входит подробная информация со всеми картами дефектов, а также рекомендации по их устранению.

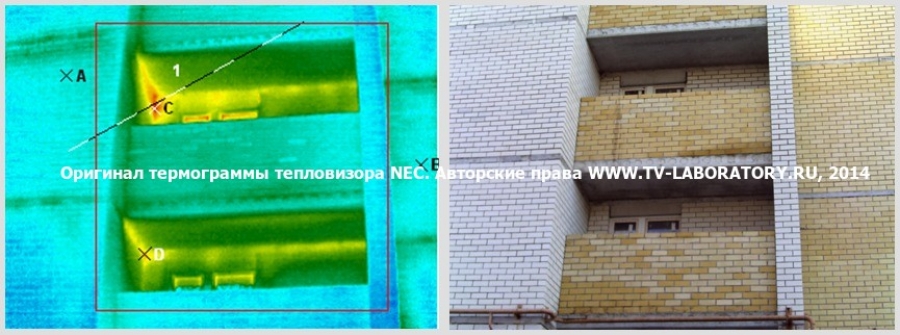

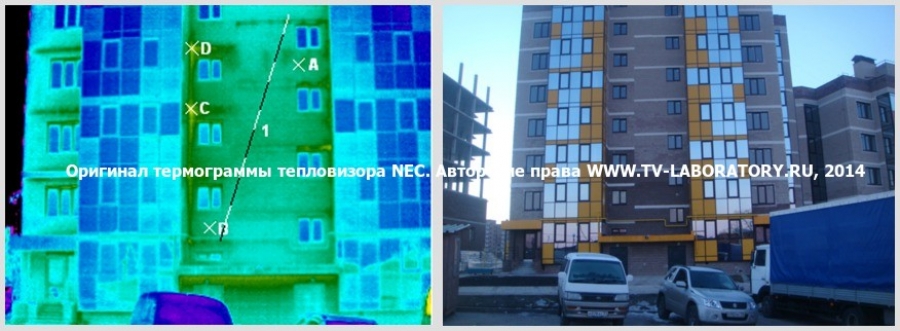

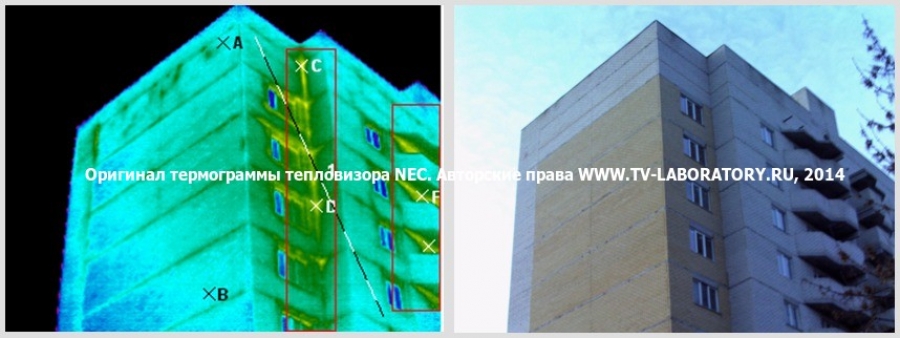

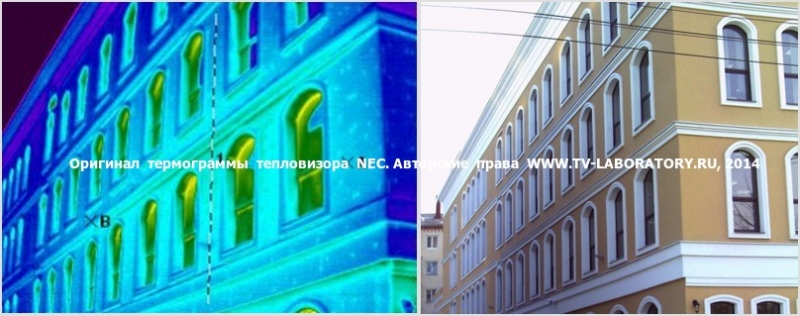

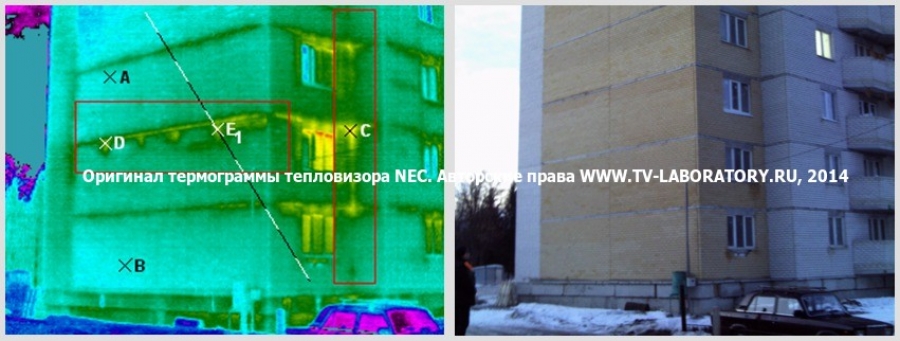

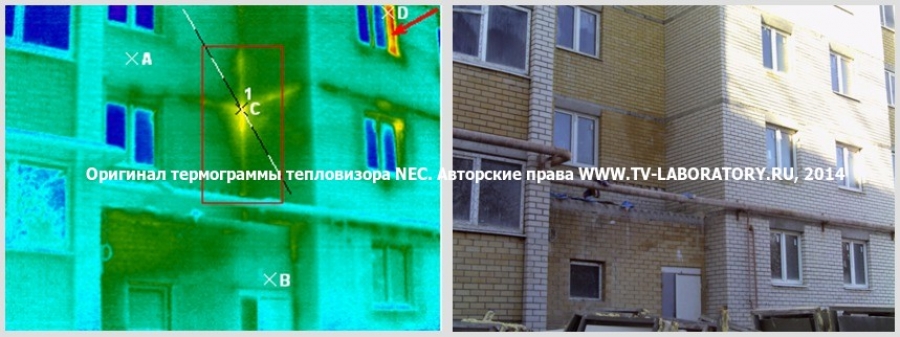

Примеры карт дефектов тепловизора высокой четкости NEC 7700 (Nippon Avionics Co., Ltd, Япония).
