Неразрушающий контроль и обследование дымовых труб.

Тепловизионную диагностику котлов и  дымовых труб (ДТ) осуществляют с целью определения их технического состояния в процессе эксплуатации, прогнозирования периода безотказной работы до следующей проверки, определения объема и места приложения ремонта, а также для оценки качества выполненных ремонтных работ. Обследования ДТ проводят в любое время года, поскольку температурный напор, как правило, превышает 100°С.

Экономическое обоснование:
Экономический эффект, связанный с тепловизионным обследованием дымовых труб обусловлен предупреждением развития дефектов, которые приводят к авариям объекта. Аварийные ситуации, вызванные нарушением работы дымовых труб влекут за собой огромные затраты на аварийный ремонт и восстановление работоспособности объекта. Затраты на ремонт значительно превышают стоимость регулярного обследования дымовых труб и предупреждения аварии.

Методики обследования ДТ содержатся в РД 03-610-03 "Методические указания по обследованию дымовых и вентиляционных промышленных труб" , СП 13-101-99 "Правила надзора и обследования дымовых труб", методике Госстандарта РФ (МВИ № 11/442 от 6.03.2002).

                                                                                                                                                                                                                                                                              Большому распространению тепловизионного контроля дымовых труб способствует ряд факторов:

1.  Основная масса промышленных дымовых труб возведённых во времена СССР исчерпав свой ресурс находятся в стадии разрушения.
2.  Тепловизионная диагностика позволяет производить освидетельствование  дымовых труб в реальных рабочих режимах без вывода из эксплуатации оборудования.
3.  Множество труб  в настоящее время  работают с недогрузом и нарушением проектных тепловых нагрузок в результате того, что многие предприятия перешли на газовое топливо.

Действие двух последних факторов приводит к тому, что эксплуатационные параметры изменяются по сравнению с проектными. В частности, изменение температуры газа часто приводит к смещению точки росы внутрь ствола дымовой трубы и усилению коррозионных процессов.

Комплексное обследование дымовой трубы включает:
1. Ознакомление с технической и проектно-конструкторской документацией;
2. Визуальное обследование наружной поверхности ствола трубы;

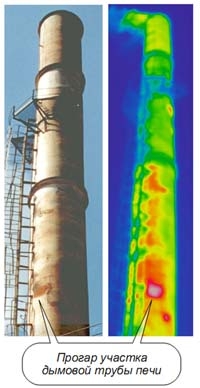

3. Тепловизионное обследование работающей дымовой трубы и газоходов с регистрацией распределения температуры по их наружной поверхности, эксплуатационных ре-
жимов и метеорологических условий на момент проведения обследования;
4. Анализ исходных данных и полученных в ходе обследования результатов на основе компьютерного моделирования тепло аэродинамических процессов в обследованной
трубе, позволяющий выявить дефекты, в том числе скрытые (пористость, выкрашивание бетона, уменьшение толщины и разрушение защитного слоя бетона, разруше-
ние межсекционных швов, трещины несущего ствола с частичным или полным раскрытием; понижение сопротивления газопроницаемости материала несущего ствола и
футеровки, разрушение несущего ствола, разрушение футеровки, отсутствие тепло изоляции в прослойке между стволом и футеровкой), определить их расположение,
характер, масштаб и степень развития.
5. Составление отчета, включающего:

•  результаты визуального обследования,
•  результаты тепловизионного обследования,
•  подробную карту  дефектов,
•  рекомендации по эксплуатации и ремонту,
•  дефектную ведомость.

Результат работы:
Результатом работы по тепловизионному обследованию дымовых труб является отчет, который включает в себя следующие данные:

• Данные об исполнителе работы;
• Техническое задание на выполнение работ;
• Описание объекта контроля;
• Термограммы объекта с описанием температурных аномалий;
• Схема расположения тепловых аномалий;
• Отчёт с описанием тепловых аномалий и выявленных дефектов;

Порядок проведения работ по тепловизионному обследованию дымовых труб:

• Заявка (устная, письменная, факс, электронная почта и т.д.) на  тепловизионное обследование дымовой трубы;
• Подготовка и согласование технического задания;
• Согласование и подписание договора на выполнение работ (сроки, цена, условия оплаты и т. д.);
• Выполненение работ по тепловизионному обследованию;
• Подготовка и оформление отчета;
• Передача отчета о выполненной работе заказчику.
