Контроль воздухопроницаемости и герметичности ограждающих конструкций зданий и помещений по ГОСТ 31167-2009.

Вступил в силу Федеральный закон Российской Федерации от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», согласно ст. 6 ч. 1 и ст. 42 ч. 3 которого распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р был утверждён перечень национальных стандартов и сводов правил, в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений». В указанном перечне под № 80 значится СНиП 23-02-2003 «Тепловая защита зданий». Разделы 4–12; приложения В, Г, Д.

Пункт 11.4 СНиП 23-02-2003 гласит: «При приемке зданий в эксплуатацию следует осуществлять выборочный контроль кратности воздухообмена в 2–3 помещениях (квартирах) или в здании при разности давлений 50 Па согласно разделу 8 и ГОСТ 31167 и при несоответствии данным нормам принимать меры по снижению воздухопроницаемости ограждающих конструкций по всему зданию; согласно ГОСТ 26629 тепловизионный контроль качества тепловой защиты здания с целью обнаружения скрытых дефектов и их устранения».

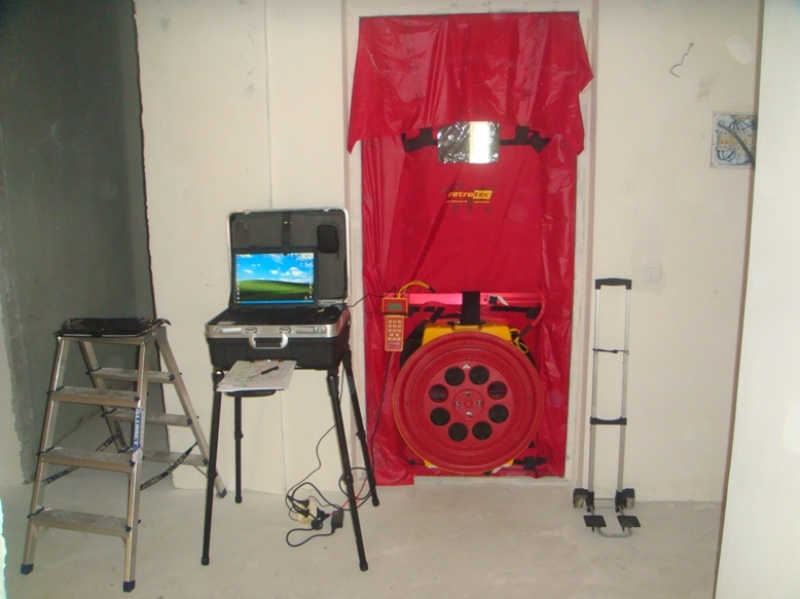

1. Инструментальные обследования на объекте (для увеличения кликните на картинку).

Для определения мест утечек и фильтрации воздуха, и проверки герметичности помещений используют тесты на воздухопроницаемость "Аэродверь" - Blower door тест.







Сущность испытания  "аэродверью" в том, что с использованием специального оборудования в доме создается повышенное и пониженное давление, а затем с помощью тепловизора проводится поиск утечек воздуха и теплопотерь. Разница давлений в тесте Blower door позволяет выявлять даже очень мелкие дефекты. Тест позволяет произвести быструю оценку состояния герметичности дома, и соответственно его теплозащиты и эффективности систем вентиляции.

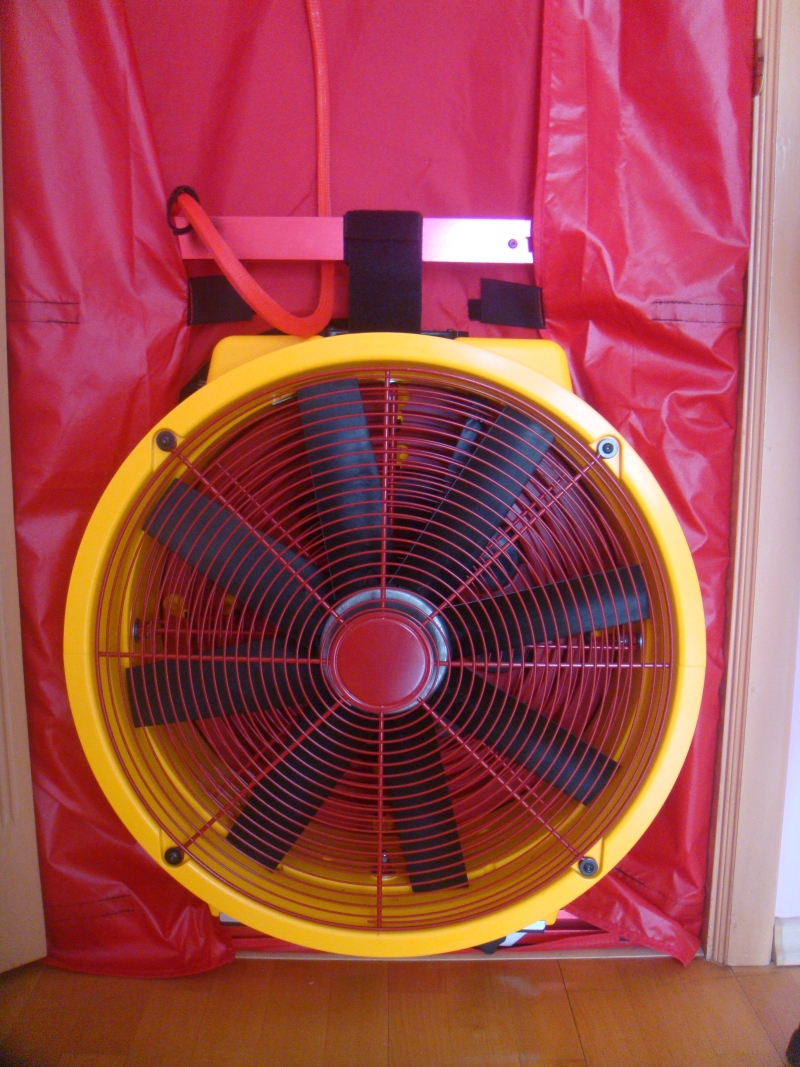

Испытания "аэродверью" позволяют моделировать ситуацию при ветровой нагрузке и пониженных температурах (тогда естественная тяга больше). Высокая воздухопроницаемость ограждающих конструкций зданий приводит к большим и неконтролируемым тепловым потерям. Метод Blower-Door можно коротко описать следующим образом: в здании закрывают все двери и окна, вентиляционные каналы, печные и каминные трубы. Фактически создаются обычные условия эксплуатации жилища. С помощью вентилятора, установленного в дверной проем из дома откачивается воздух до момента, когда разница внутреннего и наружного давления не достигнет 50 Па. При этом измеряется объемный расход воздуха через вентилятор и время, за которое был создан такой перепад давления. Вследствие разрежения наружный воздух начинает просачиваться внутрь дома через любые неуплотненные примыкания и щели. Разумеется, чем меньше значение воздухообмена, тем качественнее пароизоляционный/ветрозащитный периметр зданий.





После получения инструментальных тестовых данных обследования объекта, производится камеральная компьютерная обработка и анализ измерений.

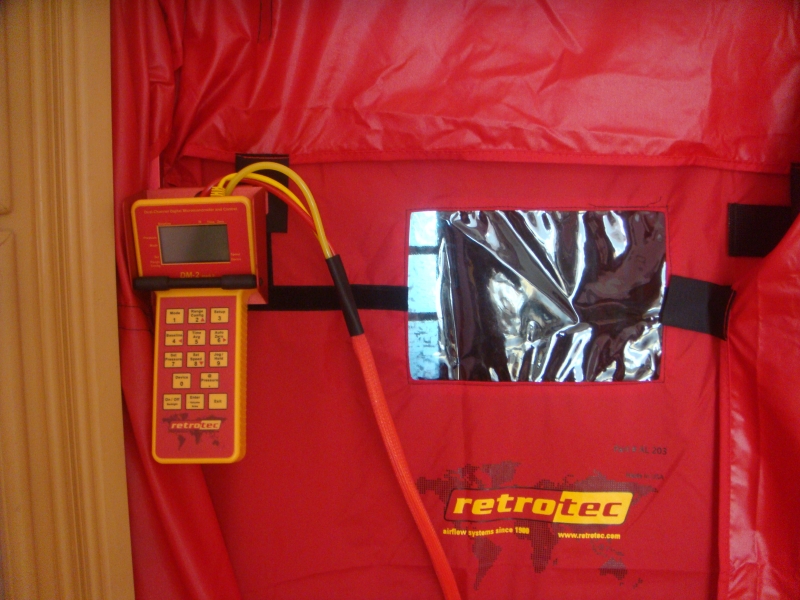

Обработка инструментальных данных выполняется при помощи программы FanTestic — это профессиональное программное обеспечение от компании Retrotec, созданное для автоматизации испытаний на воздухопроницаемость и герметичность зданий, помещений и вентиляционных систем. Оно работает в связке с оборудованием Retrotec, таким как цифровые манометры (например, серии DM-2 или DM32) и системы типа High Flow Blower Door System 6100.

Программа позволяет проводить тесты в трёх режимах:

1. Автоматический тест: FanTestic самостоятельно управляет вентиляторами, пошагово задавая требуемое давление и фиксируя показания давления, расхода воздуха и других параметров.

2. Полуавтоматический тест: даёт больше контроля — вы можете вручную фиксировать отдельные точки данных через заданные интервалы времени, сохраняя при этом автоматическое управление вентиляторами.

3. Ручной ввод данных: если вы не хотите полностью автоматизировать процесс, можно записывать показания манометра на бумаге, а затем вручную вносить их в программу для расчёта и генерации отчёта.

По каждома проведенному тесту составляется отчет-протокол испытаний.  С объектами обследованными специалистами нашей лаборатории вы можете ознакомиться в нашем портфолио.



Справочная информация - Западные стандарты воздухопроницаемости ограждающих конструкций зданий.
