Европейские инструментальные методы обследования дефектов плоской кровли.



В стандартный инструментальный пакет обследования и контроля состояния плоских крыш входит:

• Тепловизионное обследование кровли (высокоточная инфракрасная термография).
• Контроль сканером влажности материалов пирога кровли.
• Электро-векторное картирование с низковольтным или высоковольтным сканированием поверхности кровли.



1. Высокоточное тепловизионное обследование кровли - основной вид обследования, проводится для выявления полной картины распределения зон увлажнения с составлением карт водяных карманов и определения возможных первопричин протечек, которых может быть две:

• конденсат скопившийся в пироге кровли в следствии наличия мостов холода, разрывов в утеплителе, дефектов нижнего пароизоляционного слоя или других теплотехнических и конструктивных дефектов монтажа кровли. Очень часто конденсат в пироге кровли принимают за протечки.
• прямые протечки или водяные карманы образовавшиеся из за проникновения воды через дефекты (проколы) внешнего гидроизолирующего слоя (ГИС).

Метод основан на принципе более медленного изменения температуры материалов, насыщенных водой, по сравнению с сухими. В дневное время солнечное тепло нагревает поверхности и все, что находится под ними, включая влагу. После захода солнца и падения температуры воздуха в ночное время, поверхность начинает отдавать тепло и остывать. Участки более низкой теплоемкости – без воды – остывают быстрее, чем места скопления влаги, что четко идентифицируется диагностикой с применением профессиональных тепловизоров. Тепловизионные обследования кровли проводятся аттестованными специалистами на высокоточном тепловизионном оборудовании NEC Avio (Nippon Avionics Co., Ltd, Япония-США)

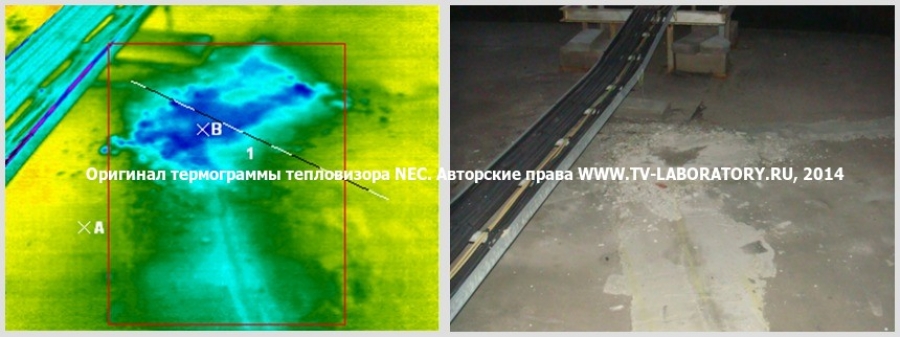

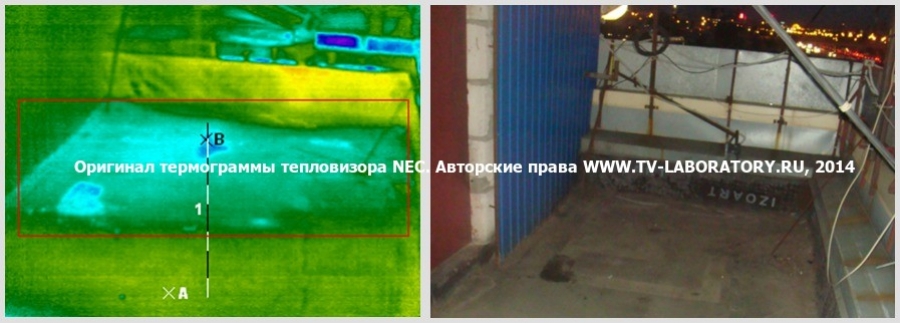

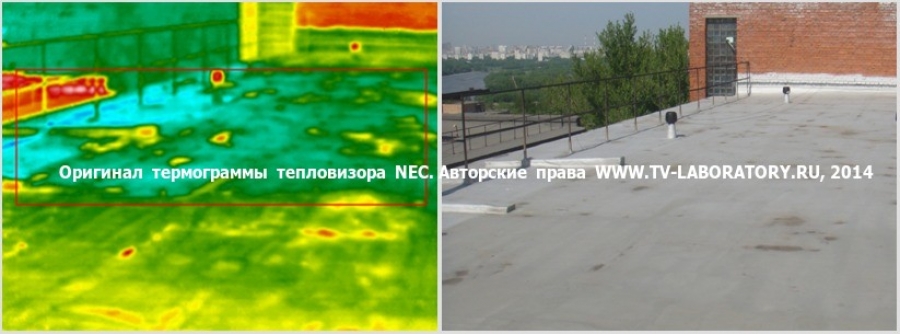

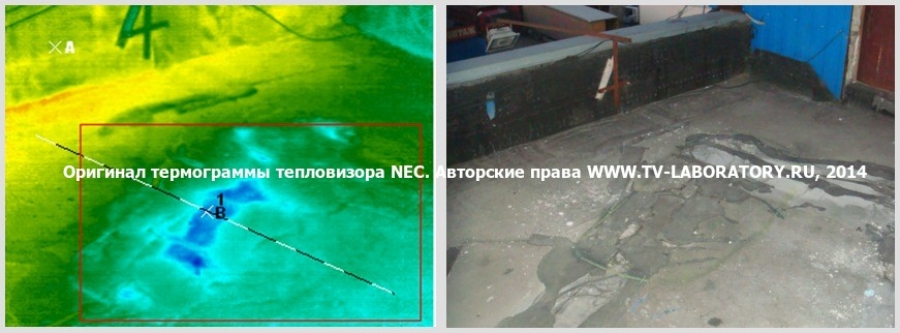

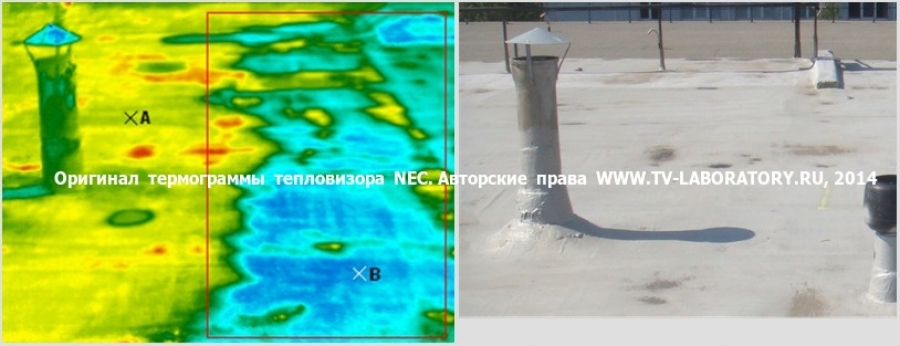

Примеры регистрации скрытых дефектов и водяных карманов в плоской кровле (для увеличения кликните на картинку):

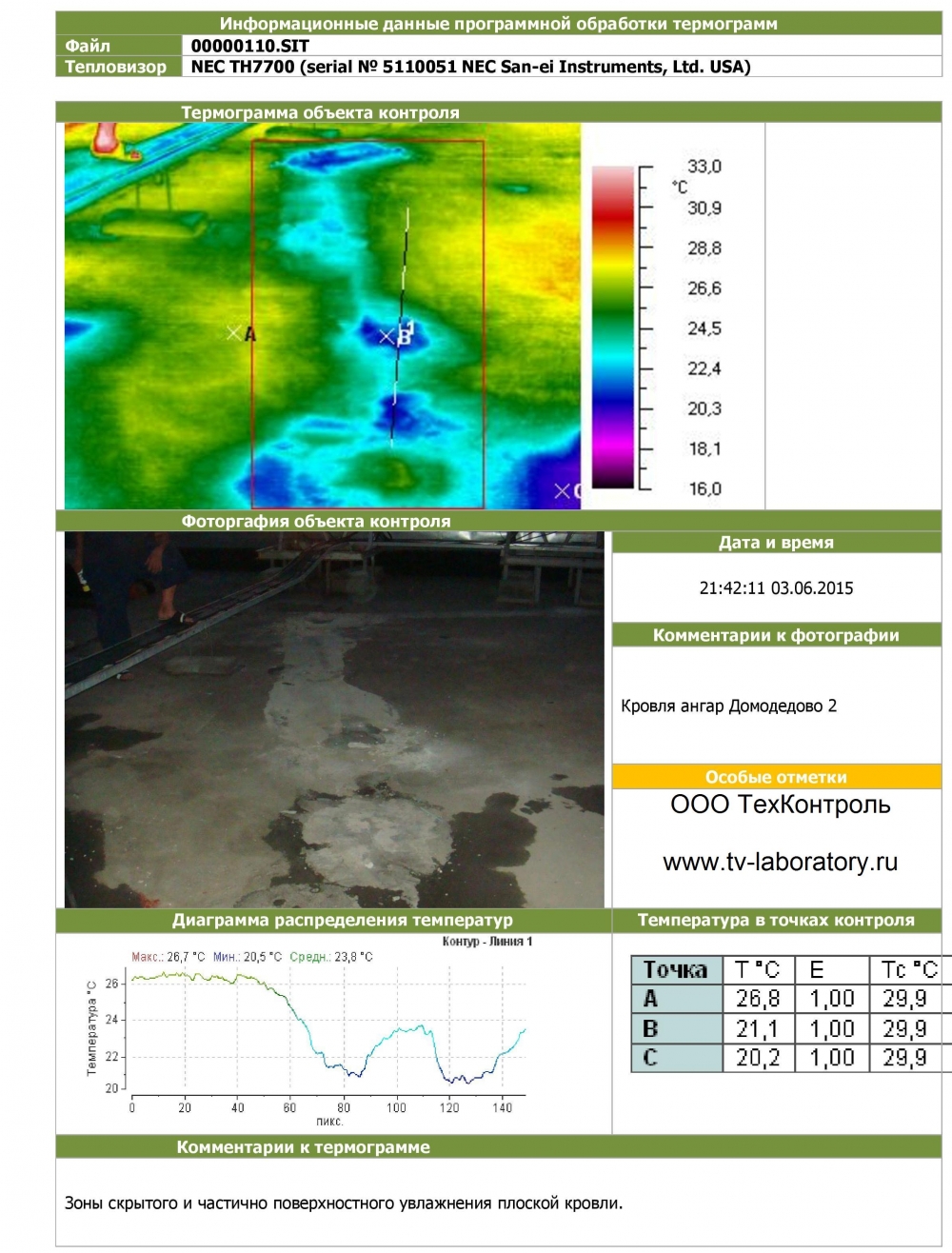

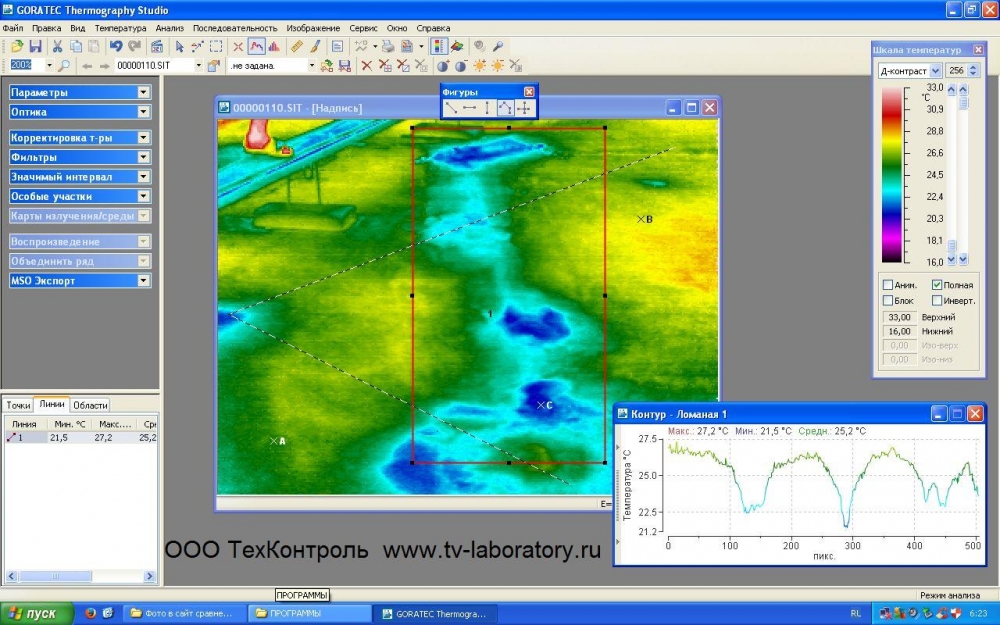

После термографирования производится компьютерная обработка и анализ дефектов по каждой полученной термограмме, каждого из участков обследованной кровли (для увеличения кликните на картинку).

По каждому обследованному участку создается отдельная карта дефекта. После обработки термограмм на них четко выделены места дефектов и аномальных зон, классификация дефектов и их температурные характеристики. На основании этих данных составляется отчет тепловизионного обследования в состав которого входит подробная информация со всеми картами дефектов, а также рекомендации по их устранению.

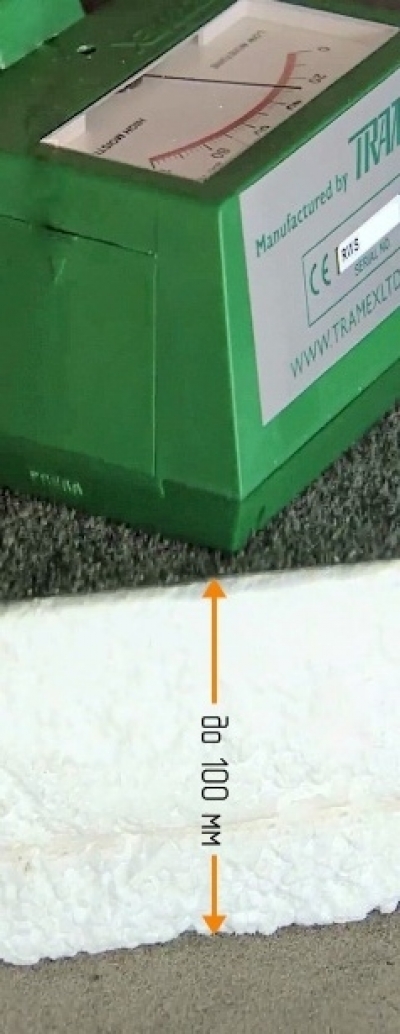

2. Контроль сканером влажности материалов пирога кровли - импульсная диагностика водяных карманов сканером Tramex Roof Wall Scanner для оценки степени увлажненности кровельного пирога. Сканер влажности Tramex способен выявить наличие излишней влаги в пористых утеплительных материалах на глубине до 10 см. Обычные индукционные влагомеры для этой цели малопригодны, так как у самых лучших моделей максимальная рабочая глубина в идеальных условиях не превышает 3-4 см (что означает 1-1,5 см в условиях реальной диагностики).

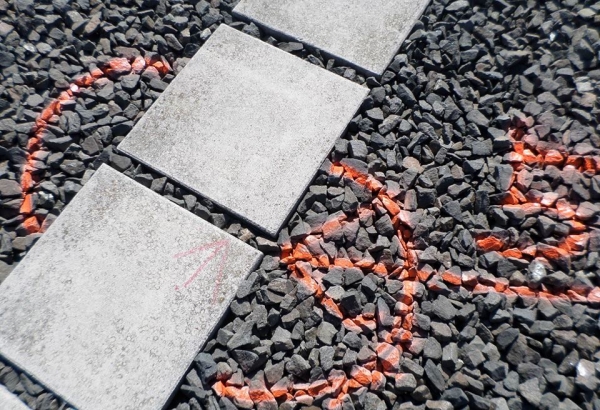

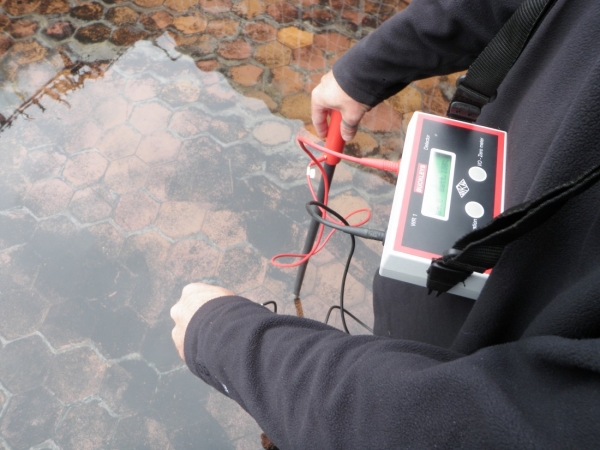

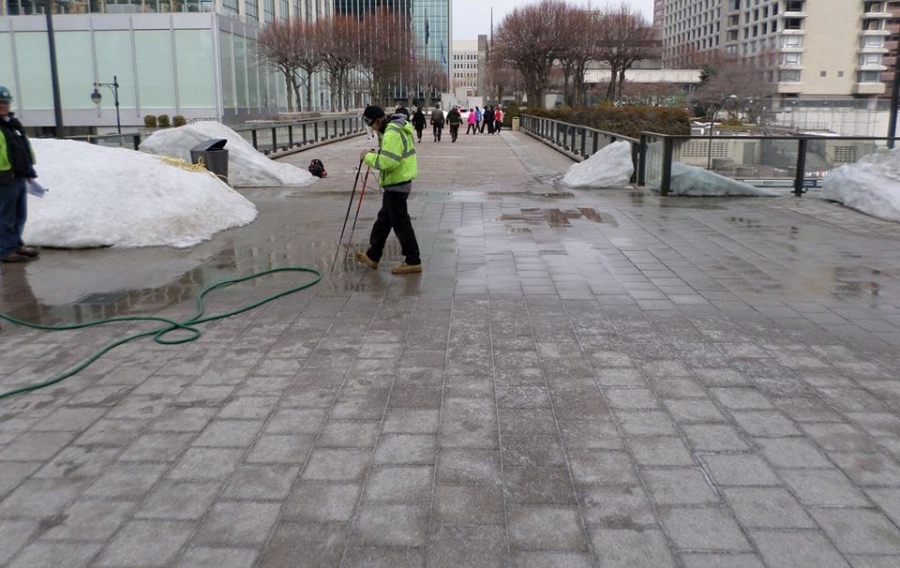

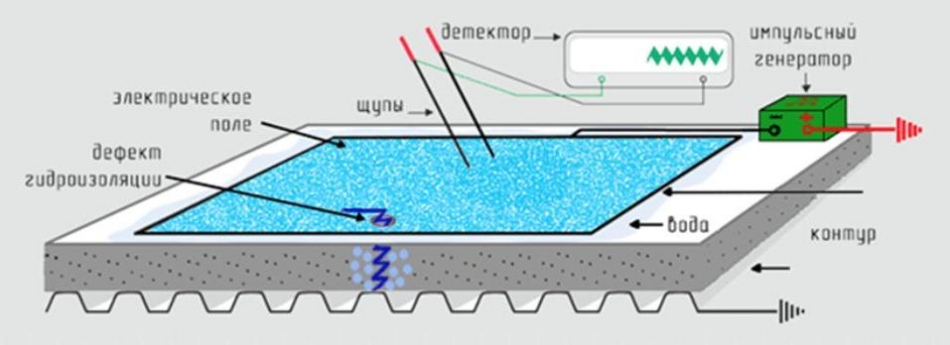

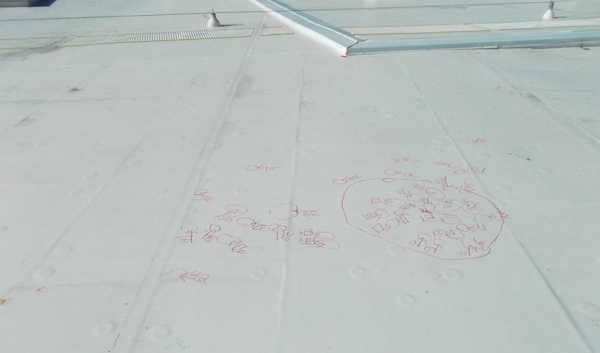

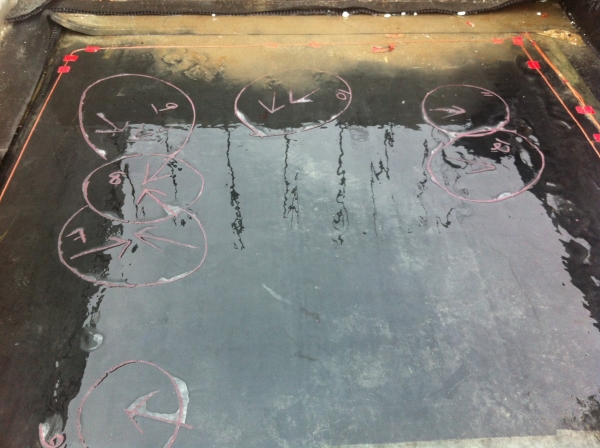

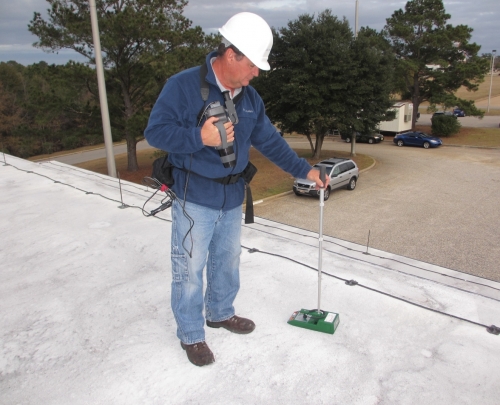

3. Метод контроля внешнего гидроизоляционного покрытия - EFVM  (Electric Field Vector Mapping) - электровекторная картография электрического поля (ЭВК) - инструментальное обследование внешнего гидроизолирующего слоя (ГИС) на предмет наличия сквозных механических дефектов (проколы, разрывы, расслоения). Данная технология позволяет находить повреждения гидроизоляции прежде, чем вода в больших количествах накопится под кровельным покрытием. Это метод выявления протечек, который позволяет находить их непосредственно после возникновения. При этом точность локализации дефектов составляет 1 мм. Другими явными достоинствами метода являются его универсальность и высокая скорость обследования.



Метод был изобретен в Германии в начале 1990-х годов и с тех пор получил широкое распространение в европейских странах, а в США стал стандартным для проверки герметичности гидроизоляционных мембран и других видов покрытий.





Естественно, что проведение инструментального обследования кровель требует не только высокой квалификации специалиста теплового контроля, но и профессиональной аппаратуры. С объектами обследованными специалистами нашей лаборатории вы можете ознакомиться в нашем портфолио.
