Инструментальный контроль качества строительства дома.

Наша кампания занимается новейшими методами инструментального обследования частных домов и коттеджей для контроля качества строительства, выявления скрытых строительных дефектов и теплотехнических аномалий. С объектами обследованными специалистами нашей лаборатории вы можете ознакомиться в нашем портфолио.



В зависимости от поставленных задач мы предлагаем следующие варианты контроля качества строительства дома:

1. Стандартный вариант - обследование дома высокоточными строительными тепловизорами (для подробного описания кликните на ссылку).

Проверка и оценка теплотехнического состояния дома в осенне-зимний период, когда тепловой напор создается естественным перепадом температур между наружных и внутренним воздухом. Т.е. обследование проводится в фактических "холодных" условиях эксплуатации дома и выполняется согласно нового ГОСТ Р 54852-2011.

2. Расширенный вариант - тепловизионное обследование дома по Европейским стандартам EN 13829:2000 и ISO 9972:2006 с созданием перепада давления в помещениях установкой "Аэродверь Blower door" (подробное описание метода ниже).

При недостаточном перепаде температур (т.е. обследование зданий в теплый период года) или для получения особо точных результатов стандартного тепловизионного обследования (в холодный период года) применяется активный тепловизионный контроль по западной методике с применением установки "аэродверь", при помощи которой внутри дома создаются различные режимы движения воздуха:

  • внешнее тепловизионное обследование проводится при создании избыточного давления (нагнетания воздуха) внутрь помещений дома.

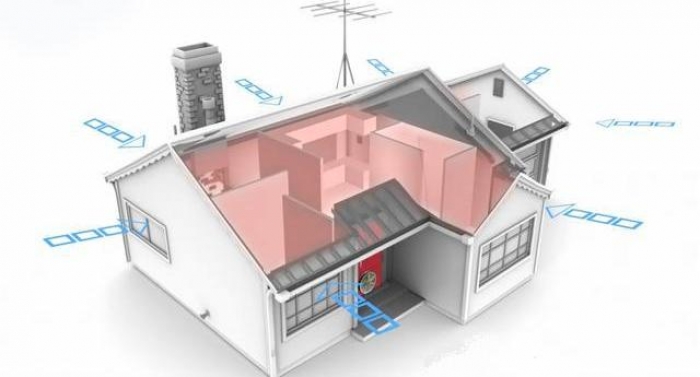

  • при проведении внутреннего обследования внутри дома создается разряжение и моделируются условия внешнего воздействия на здание равномерно распределённой ветровой нагрузки равной 10 м.с. Температурные поля получаются равномерными со всех четырёх сторон света, чего в естественных условиях добиться невозможно, т.к. ветер дует всегда с одного направления (для увеличения кликните на картинку).

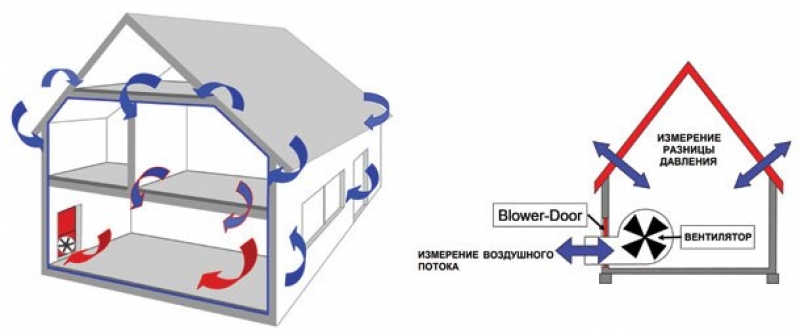

аэродверь схема   Схема ветра

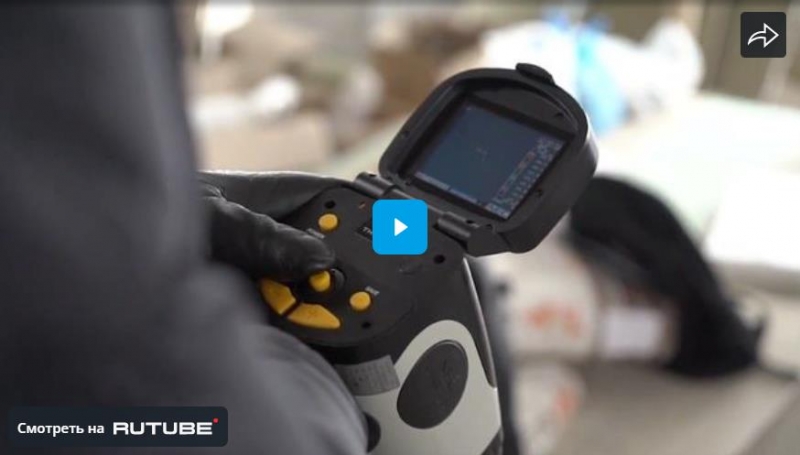

Проверка дома тепловизором проводится аттестованными специалистами на высокоточном тепловизионном строительном оборудовании NEC (Япония-США). В процессе проведения тепловизионного обследования все строительные элементы дома (фундамент, стены, окна, двери, крыша и пр.) проходят тепловизионное сканирование на выявление всех теплотехнических аномалий и скрытых строительных дефектов

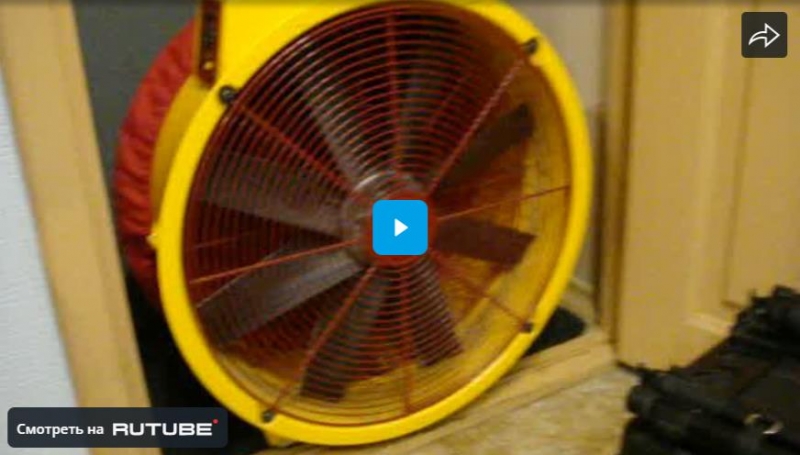

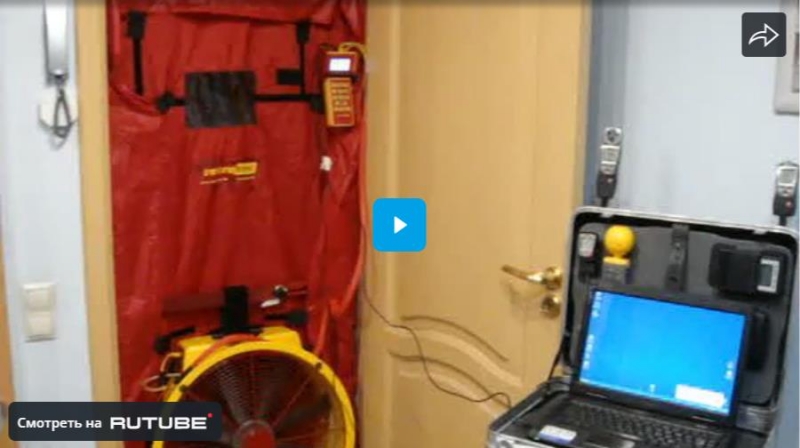

1. Подготовка к обследованию и установка аэродвери (для увеличения кликните на картинку):



аэродверь фото 12 аэродверь фото 18.9 Аэродверь общее фото

2. Внешнее (панорамное и детальное) тепловизионное обследование. Подготовительный этап (20-30 минут) - измерение внешних метеоусловий (температуры и влажности воздуха, скорости ветра, температуры поверхности стен). Внесение данных замеров в тепловизор, его калибровка и точная настройка. Далее специалист приступает непосредственно к внешнему обследованию дома (1-2 часа) для выявления скрытых строительных дефектов и температурных аномалий.



Примеры панорамной тепловизионной съёмки строительных объектов (для увеличения кликните на картинки):

 Панорама многоэтажка Панорама ресторан Панорама танхаусы



Примеры скрытых дефектов внешнего тепловизионного обследования зданий:

Кровля

Тепловизор кровля внешнее 1 Тепловизор кровля внешнее 3 Тепловизор кровля внешнее 7

Тепловизор кровля внешнее 9 тепловизор кровля внешнее 2 тепловизор кровля внешнее 5

Cтены

Тепловизионное обследование стены внешние 1 Тепловизионное обследование стены внешние 2 Стены внешние 94

Стены внешние 91 Стены внешние 92 Стены внешние 93

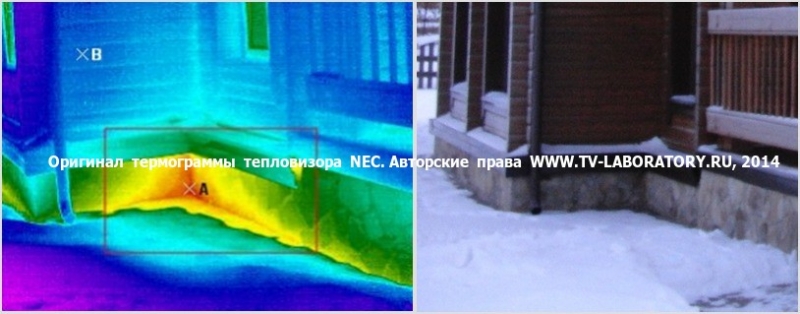

Фундамент

Тепловизор фундамент 1 Тепловизор фундамент 5 Тепловизор фундамент 6



3. Внутреннее тепловизионное обследование - наиболее важный этап. При внутренней диагностике (1-2 часа) обнаруживается более 90% дефектов связанных с нарушением теплоизоляции и технологии постройки дома. Обследование проводится не выборочно, а каждой стены и углов, каждого окна или двери.



Примеры скрытых дефектов внутреннего тепловизионного обследования помещений:

Cтены

Тепловизионное обследование стены внутренние 8 Тепловизионное обследование стены внутренние 10 Тепловизионное обследование стены внутренние 6

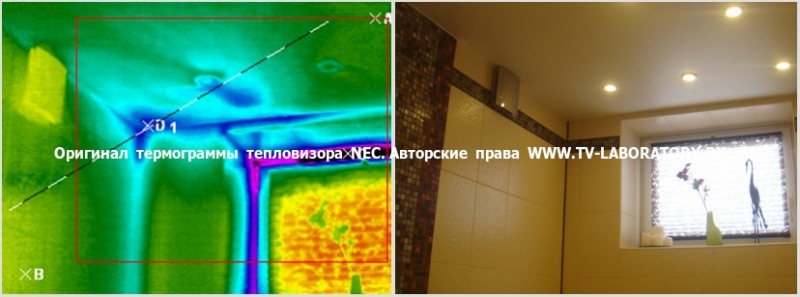

Внутренние углы

Тепловизионное обследование углыы внутренние 2 Тепловизионное обследование углы внутренние 5 Тепловизионное обследование углы внутренние 6

Потолки

Тепловизор потолок 1 Тепловизор потолок 4 Тепловизор потолок 5

Полы

Тепловизор полы 3 Тепловизор полы 1 Тепловизор полы 5

Окна и двери

Тепловизионное обследование окон 1 Тепловизионное обследование окон 6 Тепловизионное обследование окон 15

Оконные откосы

Тепловизионное обследование окон 2 Тепловизионное обследование окон 3 Тепловизионное обследование окон 5



4. Анализ дефектов и программная обработка термограмм для отчета. Далее производится компьютерная обработка и анализ дефектов по каждой полученной термограмме, каждого из участков обследованного здания (для увеличения кликните на картинку).



Горатек экран

По каждому обследованному участку создается отдельная карта дефекта (нажмите на фото ниже). После обработки термограмм на них четко выделены места дефектов и аномальных зон, классификация дефектов и их температурные характеристики. На основании этих данных составляется отчет тепловизионного обследования в состав которого входит подробная информация со всеми картами дефектов, а также рекомендации по их устранению.


Страница отчета дом



!!! При выборе исполнителей обследования учитывайте обстоятельство, что тепловизоры разных ценовых классов выдают разные по качеству и техническому содержанию отчеты и карты дефектов. Тепловизионное - это инструментальное обследование, а в любых инженерных измерениях, чем точнее (дороже) оборудование, тем качественнее результат.



Технические тонкости



По дополнительным вопросам или расчету стоимости работ - пожалуйста о бращайтесь по электронной почте и телефонам указанным в контактах на странице справа.
