Высокоточное тепловизионное обследование частных домов и коттеджей.

Самым эффективным техническим решением по выявлению скрытых теплотехнических дефектов защитной тепловой оболочки зданий является тепловизионный контроль. Добросовестные и технически грамотные строители регулярно проводят обследование дома тепловизором, что бы вовремя обезопасить себя от финансовых претензий и дорогих переделок в будущем. Недобросовестные строители боятся этого нового вида контроля "как огня", так как обследование выявляет все скрытые строительные дефекты и брак строительства. Многие опытные заказчики строительства, ещё на стадии заключения договора со строителями, вносят пункт о тепловизионном обследовании дома при его приёмке. Поверьте - это очень сильно дисциплинирует подрядчиков при выполнении работ, а халтурщики "отваливаются" сразу. Результатом обследования дома тепловизором является тепловизионный аналитический отчет с подробными картами дефектов и их классификацией (по ГОСТ). Стоимость тепловизионного обследования зависит от площади дома и поставленных технических задач. С объектами обследованными специалистами нашей лаборатории вы можете ознакомиться в нашем портфолио.



1. Схема выявляемых теплотехнических дефектов и мостов холода  (для подробного описания кликните на ссылки):



схема утечек из дома

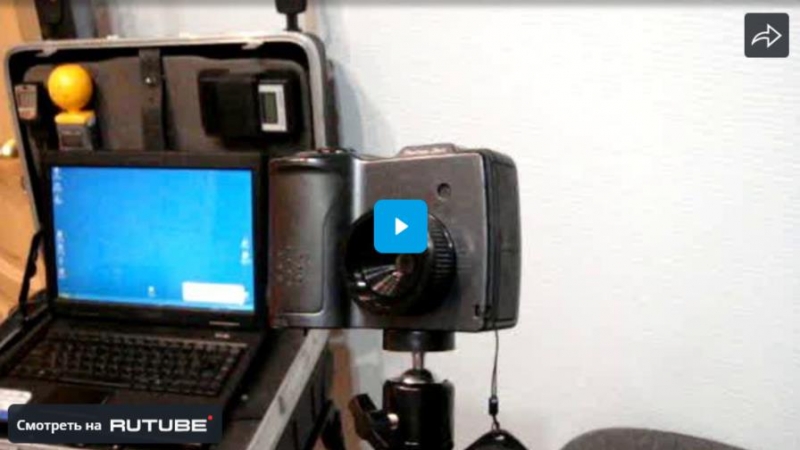

Проверка дома тепловизором проводится аттестованными специалистами на высокоточном тепловизионном оборудовании NEC (Япония-США), согласно требований ГОСТ 54852-2011. В процессе проведения тепловизионного обследования все строительные элементы дома (фундамент, стены, окна, двери, крыша и пр.) проходят тепловизионное сканирование на выявление теплотехнических аномалий и скрытых строительных дефектов.



 2. Внешнее тепловизионное обследование.

Подготовительный этап (20-30 минут) - измерение внешних метеоусловий (температуры и влажности воздуха, скорости ветра, температуры поверхности стен). Внесение данных замеров в тепловизор, его калибровка и точная настройка. Далее специалист приступает непосредственно к внешнему обследованию дома (1-2 часа) для выявления  дефектов и температурных аномалий.




Примеры скрытых дефектов внешнего тепловизионного обследования зданий (для увеличения кликните на картинку):

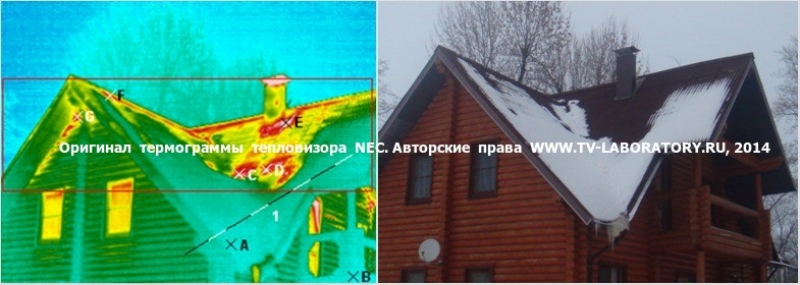

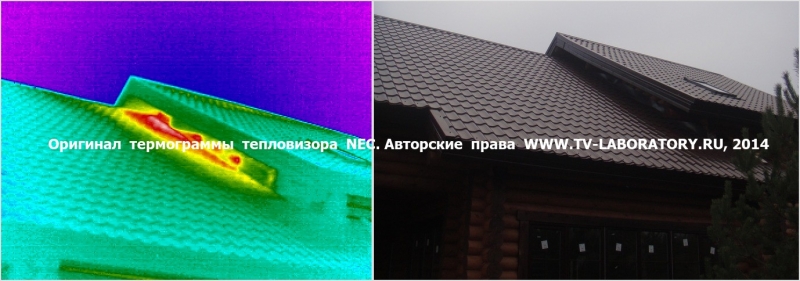

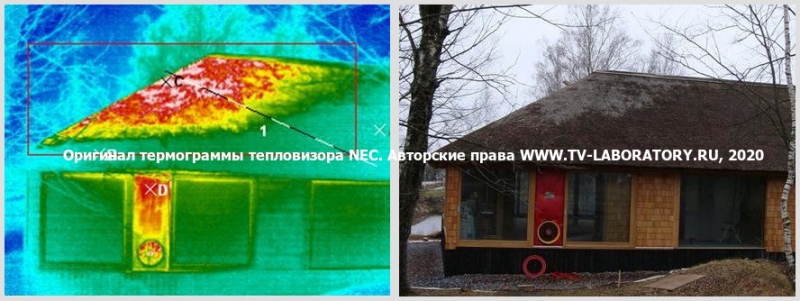

Кровля

Тепловизор кровля внешнее 3 Тепловизор кровля внешнее 7Тепловизор кровля внешнее 9

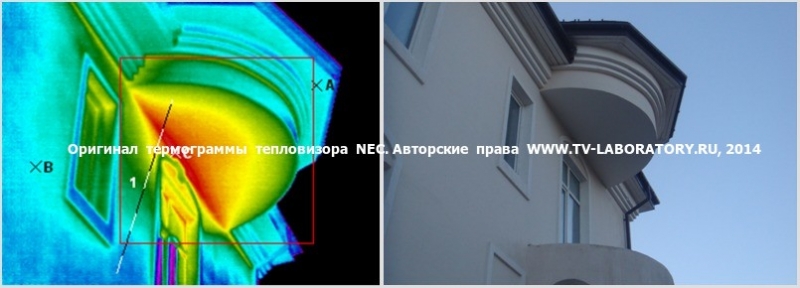

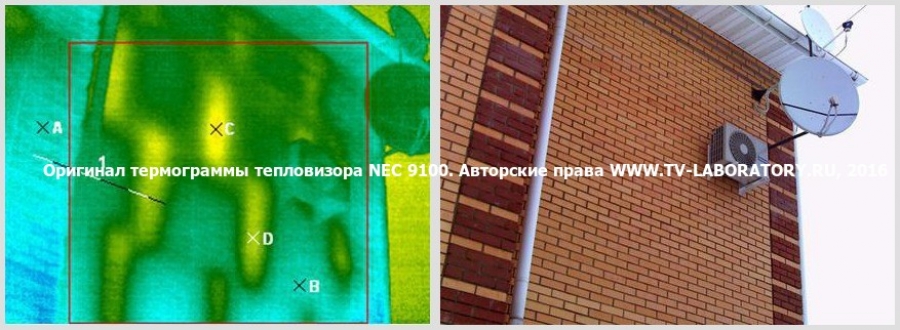

Cтены

Тепловизионное обследование стены внешние 1 Тепловизионное обследование стены внешние 2 Стены внешние 92

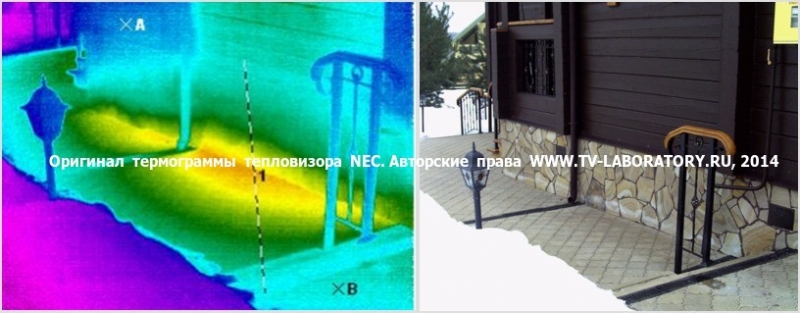

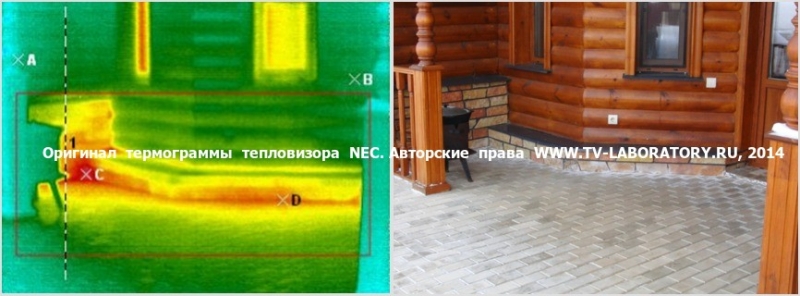

Фундамент

Тепловизор фундамент 1 Тепловизор фундамент 5 Тепловизор фундамент 6



3. Внутреннее тепловизионное обследование - наиболее важный этап.

При внутренней диагностике (1-2 часа) обнаруживается более 90% дефектов связанных с нарушением теплоизоляции и технологии постройки дома. Обследование проводится не выборочно, а каждой стены и углов, каждого окна или двери.




Примеры скрытых дефектов внутреннего тепловизионного обследования помещений:

Cтены

Тепловизионное обследование стены внутренние 8 Тепловизионное обследование стены внутренние 10 Тепловизионное обследование стены внутренние 6

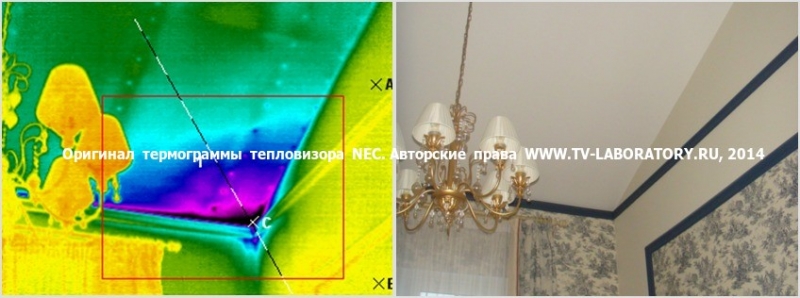

Внутренние углы

Тепловизионное обследование углыы внутренние 2 Тепловизионное обследование углы внутренние 5 Тепловизионное обследование углы внутренние 6

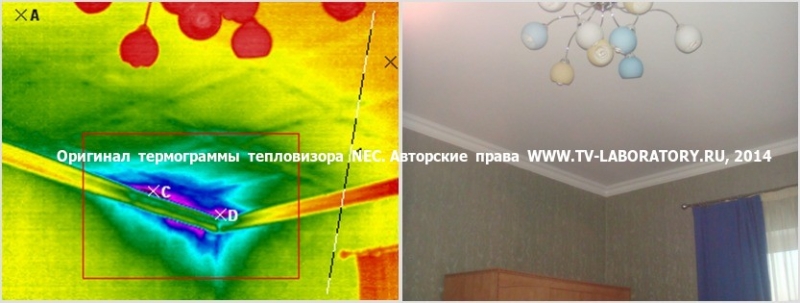

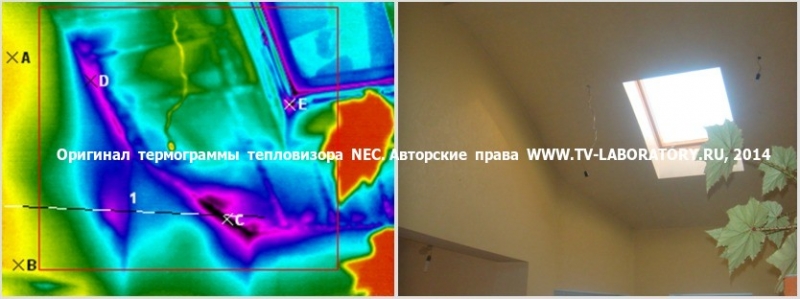

Потолки

Тепловизор потолок 1 Тепловизор потолок 4 Тепловизор потолок 5

Полы

Тепловизор полы 3 Тепловизор полы 1 Тепловизор полы 5

Окна и двери

Тепловизионное обследование окон 1 Тепловизионное обследование окон 6 Тепловизионное обследование окон 15

Оконные откосы

Тепловизионное обследование окон 2 Тепловизионное обследование окон 3 Тепловизионное обследование окон 5

Фурнитура

Стандартно обследование дома тепловизором проводится в осенне-зимний период года, когда  работает система отопления и величина температурного перепада между температурой наружного воздуха и воздуха внутри помещений составляет >15 °C. Но часто бывают случаи, когда нет возможности ждать холодов, а есть настоятельная необходимость выявить скрытые дефекты здания в теплый период года. Для таких случаев существует Аэродверь Blower door - установка для активного контроля воздухопроницаемости зданий.



4. Анализ дефектов и программная обработка термограмм для отчета.

Далее производится компьютерная обработка и анализ дефектов по каждой полученной термограмме, каждого из участков обследованного здания. По каждому обследованному участку создается отдельная карта дефекта (нажмите на фото ниже). После обработки термограмм на них четко выделены места дефектов и аномальных зон, классификация дефектов и их температурные характеристики. На основании этих данных составляется отчет тепловизионного обследования в состав которого входит подробная информация со всеми картами дефектов и рекомендациями по их устранению. В 90% случаев для выявления всех строительно-эксплуатационных дефектов зданий достаточно проведения стандартного высокоточного тепловизионного обследования, но при малом перепаде температур (обследование в теплый период года) или для получения более детальных результатов стандартного тепловизионного обследования (в холодный период года) применяется активный тепловизионный контроль зданий с применением установки "аэродверь" (для подробного описания метода нажмите на ссылку).



Примеры карт дефектов тепловизора высокой четкости NEC 7700 (Nippon Avionics Co., Ltd, Япония).

карта дефекта тепловизора 5карта дефекта тепловизора 6карта дефекта тепловизора 7карта дефекта тепловизора 8
