Инструментальное обследование систем отопления, водоснабжения и канализации.

Многие владельцы собственных домов сталкиваются с проблемой поиска скрытых коммуникаций, протечек в системе тепло - водоснабжения или труб теплого пола. Необходимость выявления правильного расположения линий скрытой разводки труб или теплых полов возникает при проверке новых систем, для упрощения ремонта или перед монтажом другого оборудования. Проблема в том, что последние 20 лет при строительстве и ремонте заказчик не хотел видеть трубы и строители прятали их в стяжки, штробы стен, закрывали коробами. Это привело к тому, что вследствие нарушения технологии укладки этих трасс или применения некачественных материалов, хозяин дома имеет серьезные проблемы в виде непонятно откуда сочащейся воды (в полу, стенах, потолках). Каковы могут быть причины протечек в доме?



1. Поиск и регистрация скрытых участков увлажнения строительных конструкций.

В домах с автономным отоплением устанавливаются манометры и поэтому есть возможность косвенно определить факт течи по падению давления в системе. Если  давление в котле падает, то это является первичным признаком наличия протечки . Для локализации зоны протечки (увлажнения материалов) необходимо провести тепловизионную диагностику системы. Мы применяем комбинированный метод локализации протечек (высокоточный тепловизор + импульсный сканер влажности). В настоящий момент данный метод обследования является наиболее точным и дающий вероятность локализации протечки до 80%. Тепловизор является одним из самых эффективных инструментов для обнаружения проблемных зон, делая невидимые влажные области видимыми человеческому глазу. Помещение обследуется высокоточным тепловизором для локализации потенциально дефектных участков. По каждому обследованному участку создается отдельная карта дефекта (нажмите на фото ниже).


!!! Для выявления слабых протечек в помещениях используют только тепловизоры высокого разрешения с высококонтрастными матрицами. Вероятность выявления протечек недорогими тепловизорами с обычными матрицами резко снижается. Точность локализации места скрытой протечки от 0,5 м2 и сильно зависит от конструктивных особенностей укладки труб, вида и толщины стяжки, использования теплоизолирующих материалов на трубах.

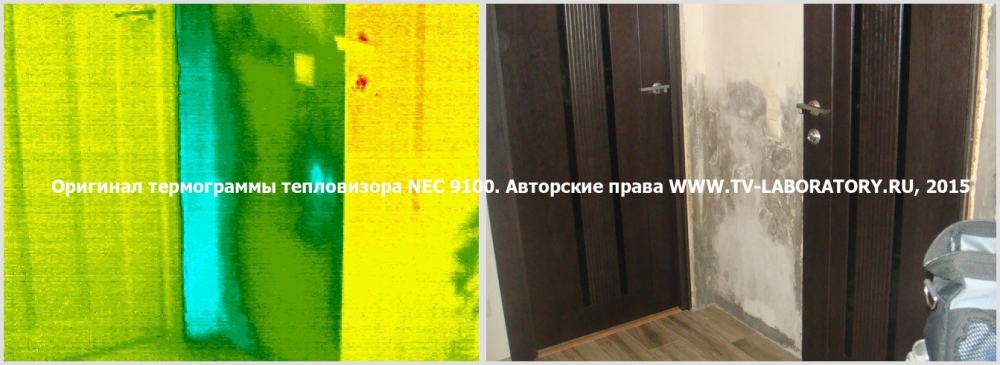

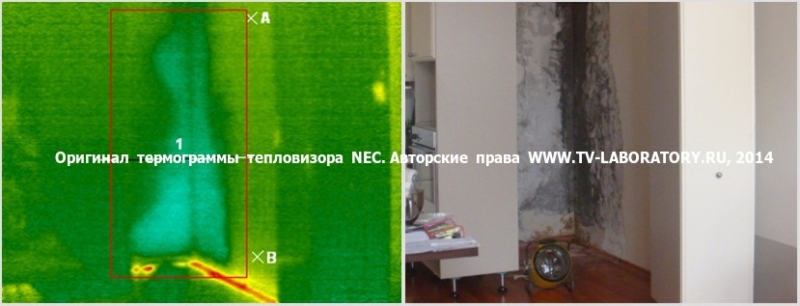

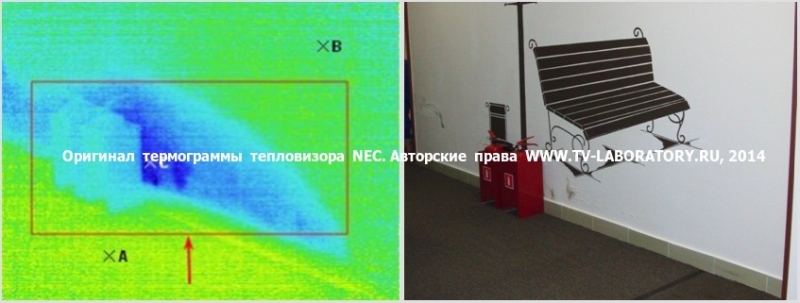

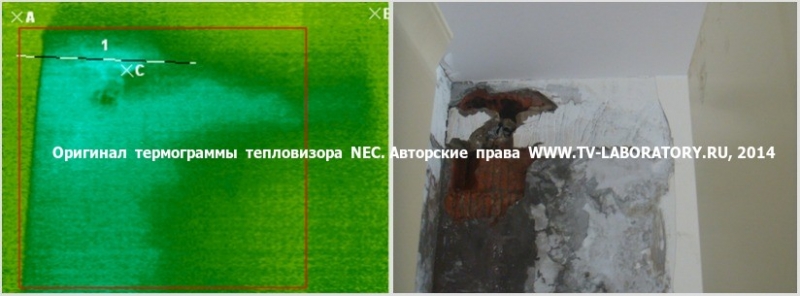

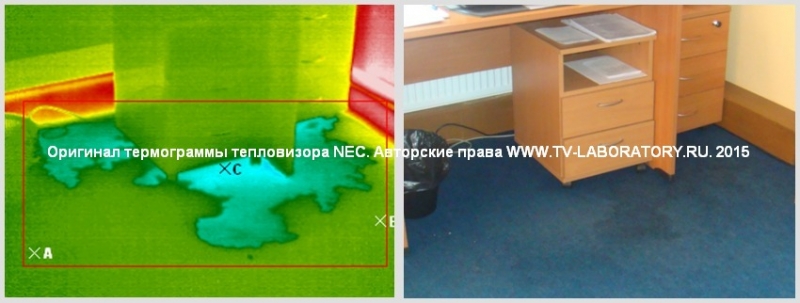

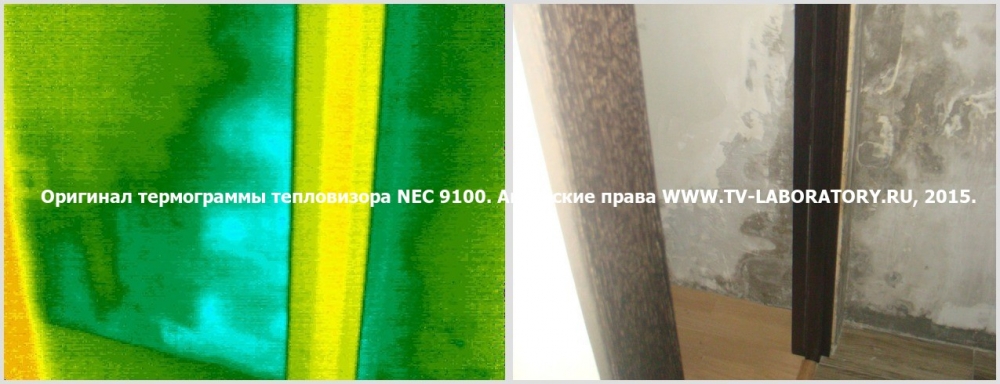

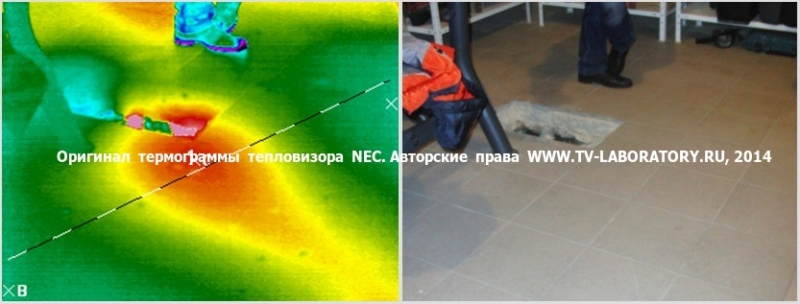

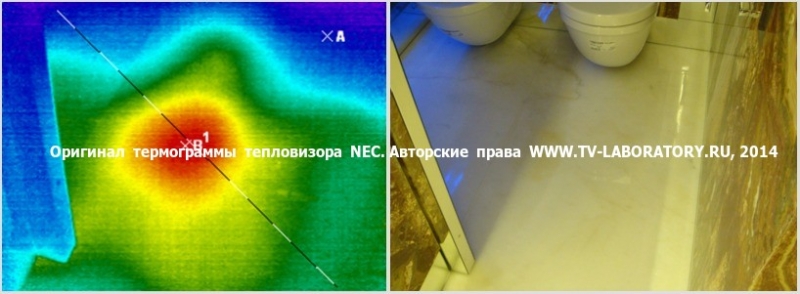

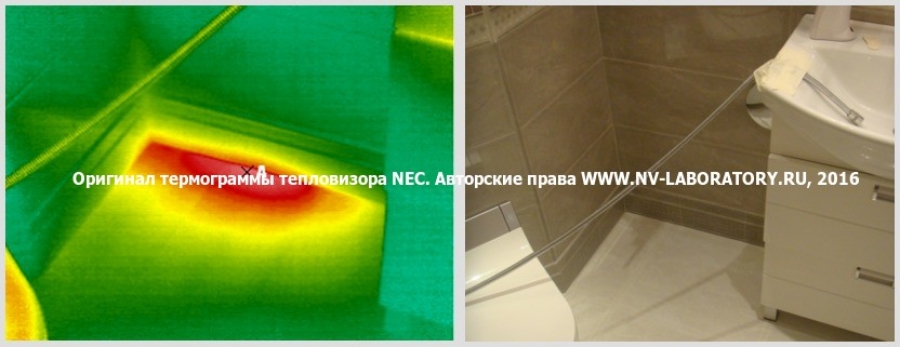

Примеры регистрации протечек систем холодного водоснабжения (для увеличения кликните на картинку):

Поиск протечки 1  Холодная протечка 19 Поиск протечки 5

Холодная протечка 18 Поиск протечки 13 Протечка охрана

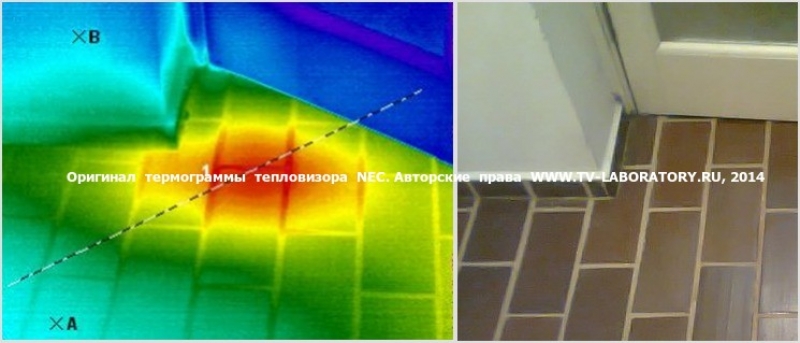

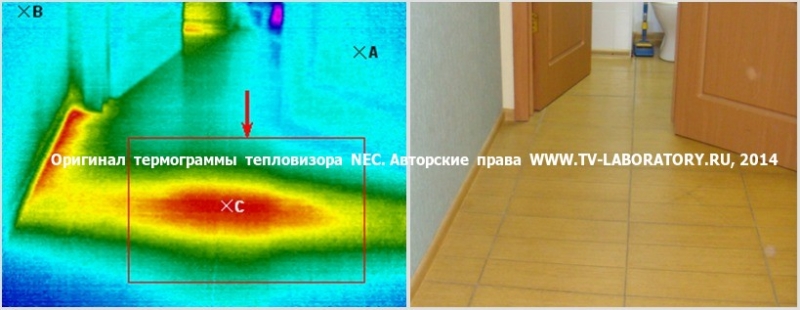

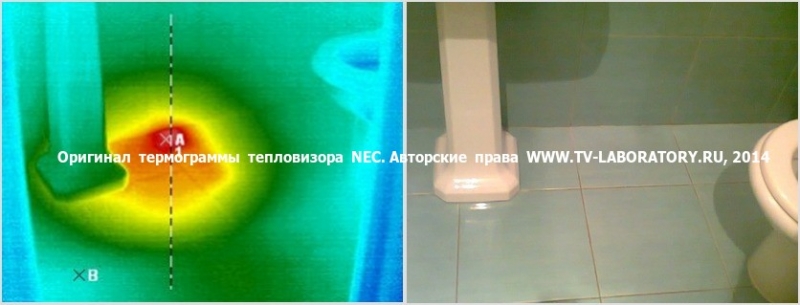

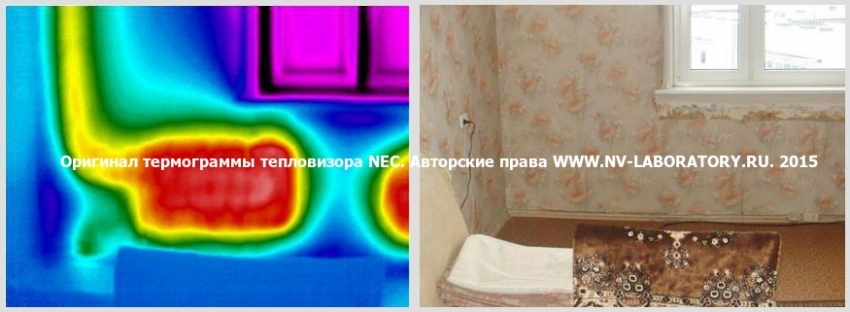

Примеры регистрации протечек систем отопления и горячего водоснабжения:

Поиск протечки 2 Поиск протечки 4 Поиск протечки 6

Поиск протечки 7 ТО отопления3 Поиск протечки 8

Поиск протечки 9 Поиск протечки 10 Поиск протечки 12

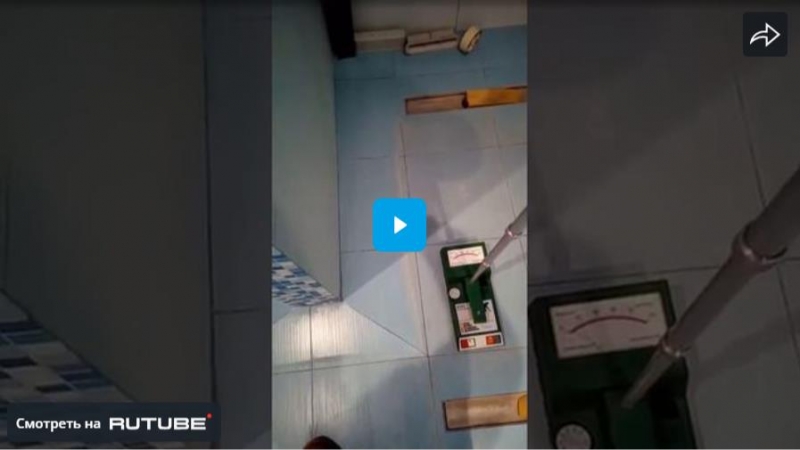

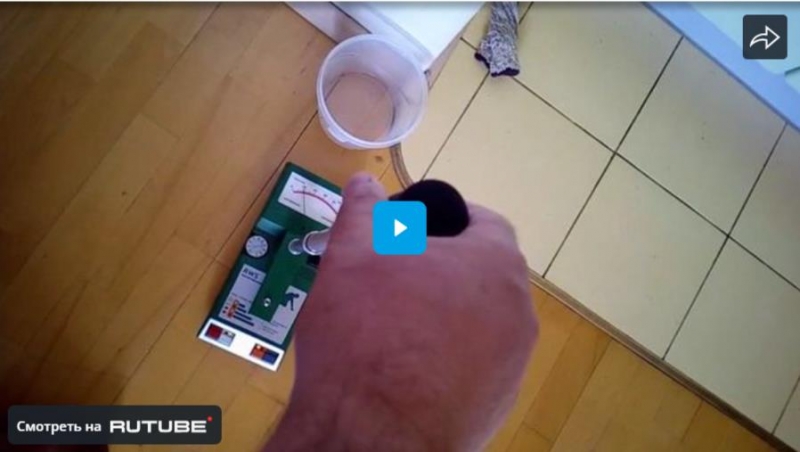

При необходимости локализованные тепловизором участки обследуются с помощью импульсного сканера влажности, способного выявить наличие влаги в пористых утеплительных материалах на глубине до 10 см, в бетоне до 5 см.



 Трамекс 2





!!! Применение акустических и корреляционных течеискателей для выявления слабых скрытых протечек в строительных конструкциях крайне малоэффективно. Данные приборы используют для определения крупных утечек во внешних трубопроводах большого диаметра (от 100 мм и выше).



2. Трассировка (визуализация) труб теплого пола и разводки системы отопления.

Проведение ремонтных работ – процесс сложный и включающий в себя множество  нюансов. Чтобы качественно сделать ремонт и вместе с этим не разрушить то, что уже имеется, приходится принимать некоторые меры предосторожности – например, позаботиться о том, чтобы найти коммуникации в полу или стене. Очень часто требуется определить точную схему укладки веток теплого пола, в противном случае вы рискуете повредить всю систему,  потому перед проведением ремонта необходимо найти все скрытые трубы.



Примеры термограмм трассировки коммуникаций (для увеличения кликните на картинку):

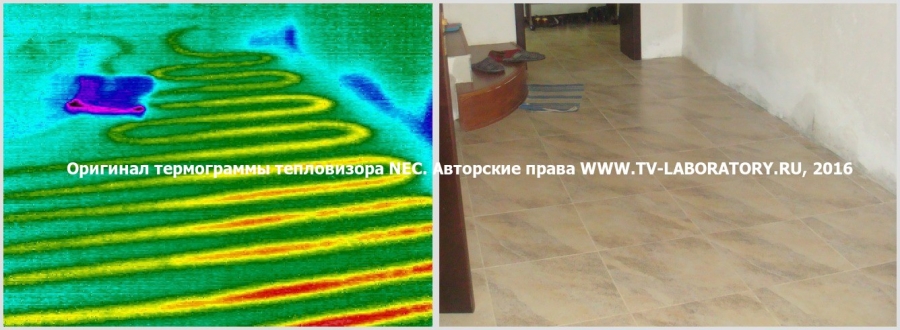

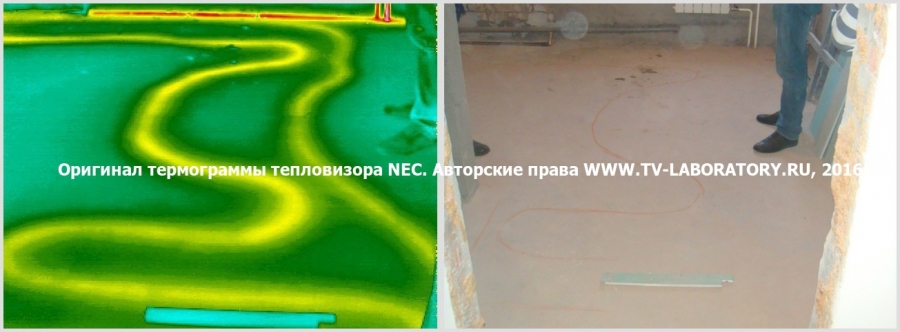

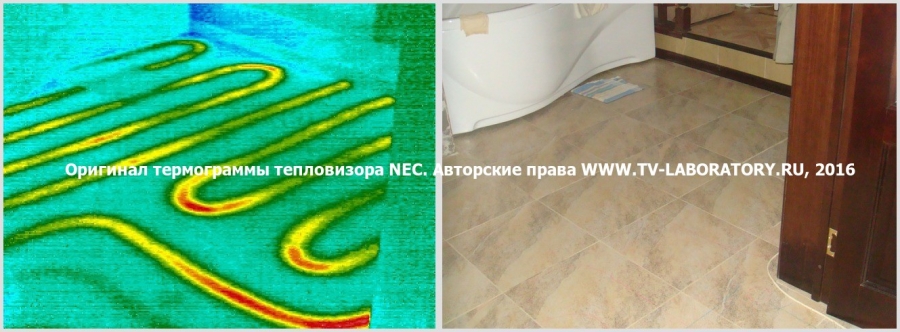

Трубы теплого пола

Тепловизор полы 2  ТО отопления4 Тепловизор полы 16

теплые полы 1 теплые полы 2 теплые полы 3

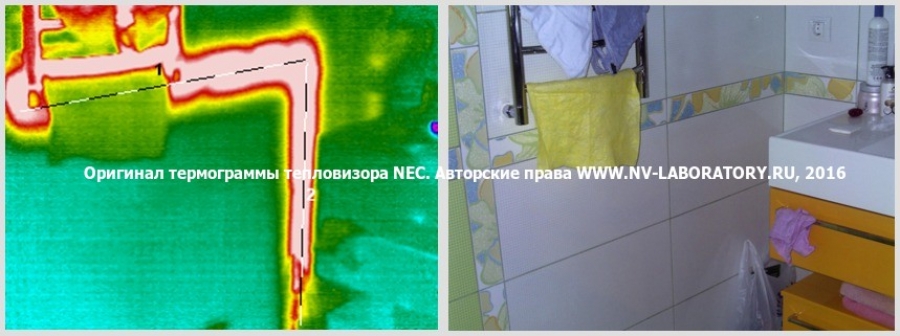

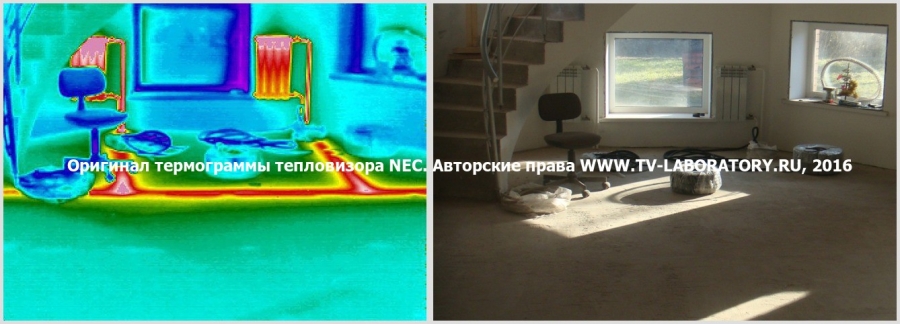

Скрытая разводка труб

Тепловизор полы 4  ТО отопления1  ТО отопления2

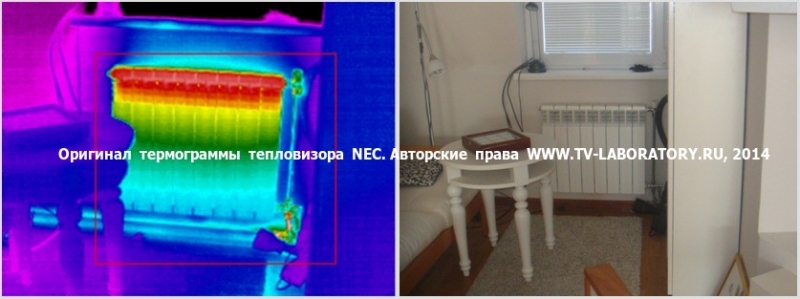

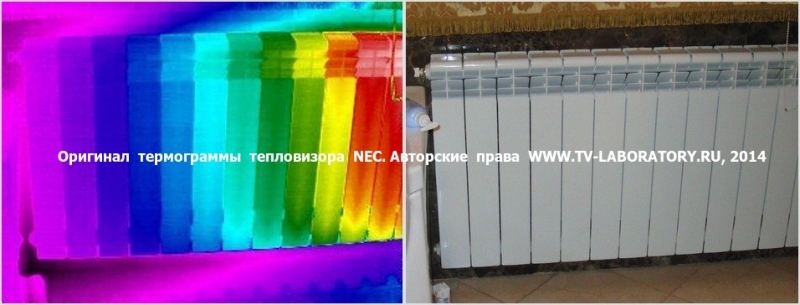

Радиаторы отопления

Тепловизор полы 17 Тепловизор полы 6  Тепловизор полы 15



!!! При выборе исполнителей обследования учитывайте обстоятельство, что тепловизоры разных ценовых классов выдают разные по качеству и техническому содержанию отчеты и карты дефектов. Тепловизионное - это инструментальное обследование, а в любых инженерных измерениях, чем точнее (дороже) оборудование, тем качественнее результат.



Технические тонкости



По дополнительным вопросам или расчету стоимости работ - пожалуйста о бращайтесь по электронной почте и телефонам указанным в контактах на странице справа.
