Тепловизионное обследование холодильных камер и низкотемпературных складов.

Тепловизионное обследование складов-холодильников и низкотемпературных морозильных камер – самый надежный и оперативный способ контроля состояния и термо изоляции холодильных агрегатов. Тепловизионная диагностика позволяет в кратчайшие сроки провести контроль и получить достоверные визуальные и аналитические данные о состоянии холодильной камеры. Это касается как стационарных, так и передвижных автомобильных рефрижераторов. При помощи высокоточного тепловизора можно  выявить места с дефектами тепловой изоляции, а это позволяет в разы снизить энергозатраты и главное – продлить ресурс работы холодильной установки.

Наша компания проводит тепловизионное обследование ограждающих конструкций следующих типов холодильные камер и оборудования:

  • Морозильные камеры (склады глубокой заморозки). Температурный режим от -27 до -18ºС. Используются для длительного сбережения мясной, рыбной продукции, морепродуктов, полуфабрикатов;
  • Холодильные склады гастрономии. Температурный режим от 0 до +5ºС (среднетемпературные холодильные камеры). Хранилища применяют для содержания гастрономии, молочных продуктов, охлажденного мяса, птицы, рыбы, овощей, фруктов;
  • Овощехранилища. Температурный режим от -1 до +4ºС;
  • Специализированные склады-холодильники. В их число входят холодильные камеры для хранения фармацевтических препаратов, химической продукции, вина, парфюмерии, цветов, меха, помещения дозревания бананов и цитрусовых, закалки мороженого и пр.



1. Инструментальное обследование объекта.

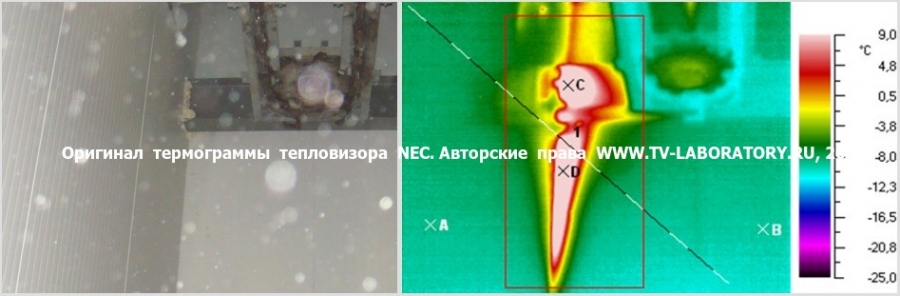

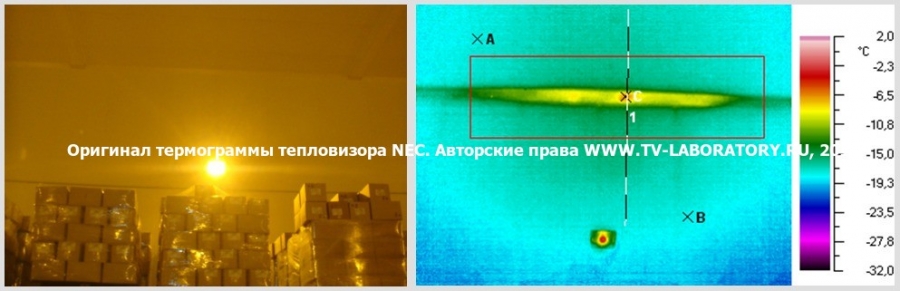

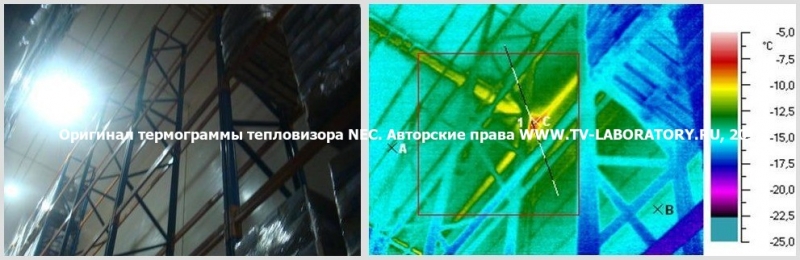

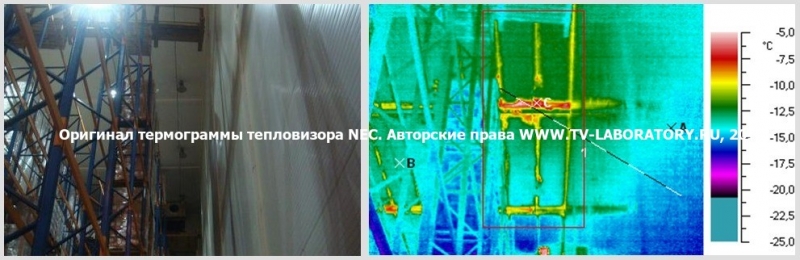

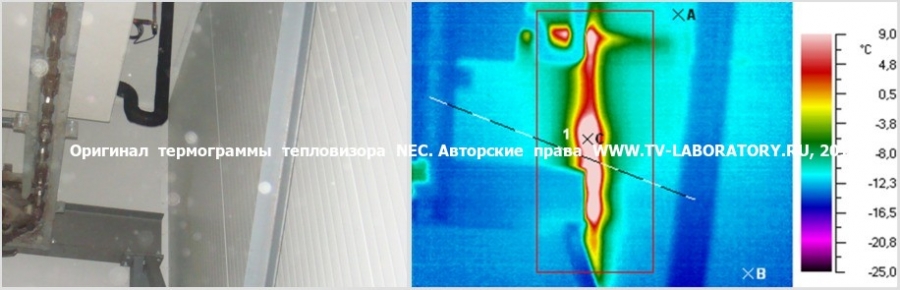

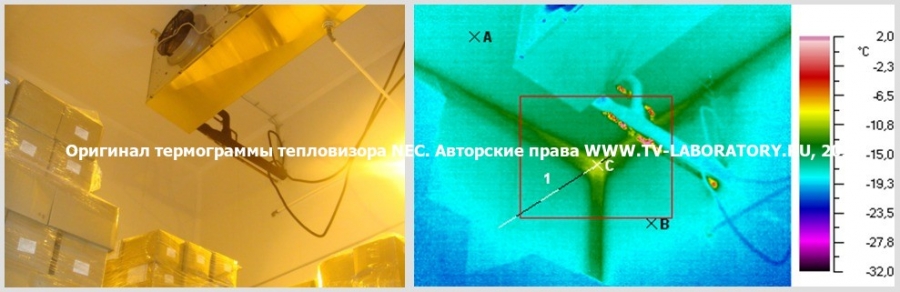

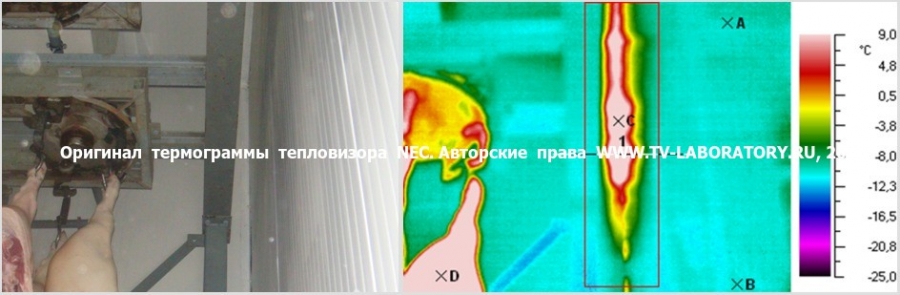

Примеры регистрации скрытых теплотехнических дефектов низкотемпературных камер (для увеличения кликните на картинку).

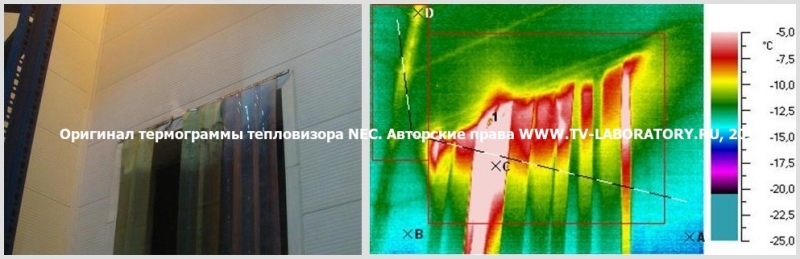

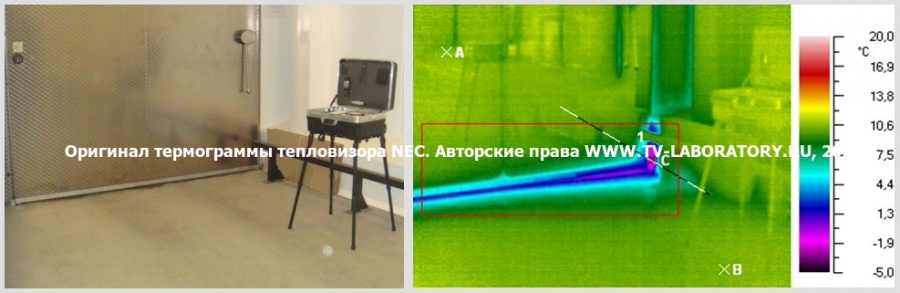

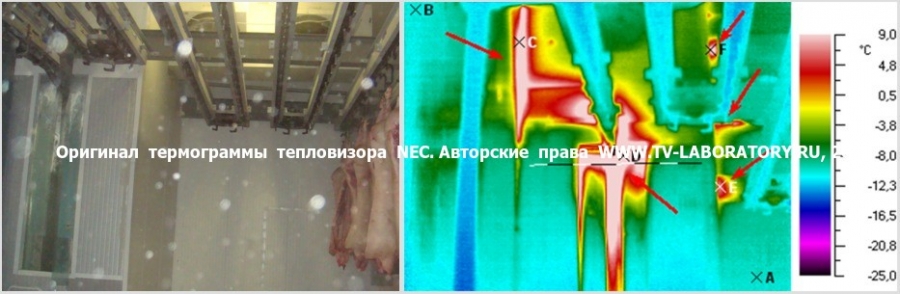

1. Внутреннее обследование:

Тепловизионное обследование долодильных камер и складов 3Тепловизионное обследование долодильных камер и складов 1Тепловизионное обследование долодильных камер и складов 4

Тепловизионное обследование долодильных камер и складов 2Холодильник 1Холодильник 3

Холодильник 6Холодильник 7Холодильник 5

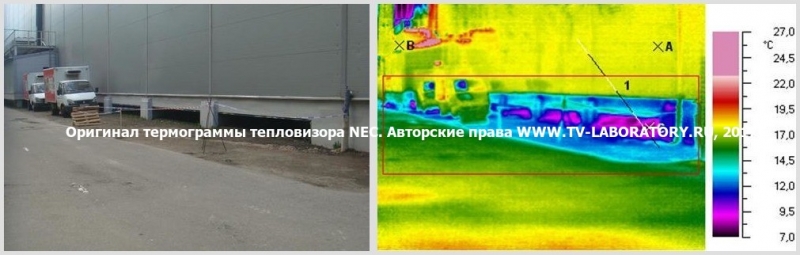

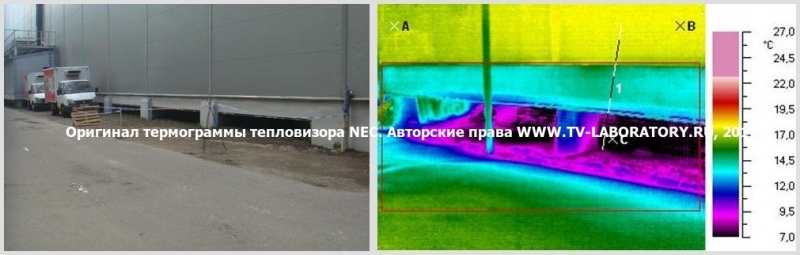

2. Внешнее обследование:

Холодильник 2Холодильник 8Холодильник 9

 При проведении тепловизионного обследования холодильных камер и хладопроводов могут быть выполнены следующие работы:

  • Контроль качества теплоизоляции холодильных камер при возникновении претензий заказчика к исполнителю работ по монтажу тепловой изоляции, когда установленное холодильное оборудование не может вывести камеру на заданный режим.
  • Определение мест утечек хладоносителя.
  • Контроль неравномерности теплового поля в многозаходных испарителях и распределения хладоносителя холодильных систем и систем кондиционирования воздуха.
  • Контроль равномерности распределения температуры ледовых полей в процессе их эксплуатации и непосредственно перед соревнованиями.

Так же в ходе обследования холодильных камер может быть уделено внимание теплообменным аппаратам и электрооборудованию, с целью:

  • Определить распределение температур по поверхности испарителей, конденсаторов, градирен и др.;
  • Контроль состояния теплоизоляции хладоновых трубопроводов и аппаратов холодильной установки и т.п.;
  • Контроль тепловых режимов работы технологического оборудования нуждающегося в охлаждении;
  • Контроль состояния контактных соединений и отдельных элементов электроустановок, щитовых и т.п.;

Аналогично можно проводить тепловизионное обследование для разного рода термо хранилищ, овощехранилищ, термокамер и пр., и проверять их на наличие мест с плохой изоляцией, что в итоге приведет к значительной экономии энергозатрат. С объектами обследованными специалистами нашей лаборатории вы можете ознакомиться в нашем портфолио.



2. Анализ дефектов и программная обработка термограмм для отчета.

Далее производится компьютерная обработка и анализ дефектов по каждой полученной термограмме, каждого из участков обследованной кровли (для увеличения кликните на картинку).

скан экрана кровля

По каждому обследованному участку создается отдельная карта дефекта (нажмите на фото ниже). После обработки термограмм на них четко выделены места дефектов и аномальных зон, классификация дефектов и их температурные характеристики. На основании этих данных составляется отчет тепловизионного обследования в состав которого входит подробная информация со всеми картами дефектов, а также рекомендации по их устранению.

Страница отчета кровля

Отчет по результатам тепловизионного обследования теплотехнических качеств холодильных камер и хладопроводов выполнен согласно ГОСТ Р 54852-2011 и содержит информацию о фактическом состоянии теплоизоляции холодильных камер и хладопроводов с цветными термограммами. В отчете приводятся материалы термографической съемки со значениями температуры по обследуемой поверхности и возможные места энергетических потерь.

По результатам отчета можно судить о наличии:

  • участков с плохой изоляцией камеры холода, плохого уплотнения дверей, а так же участков трубопроводов с низким качеством теплоизоляции.
  • источников неучтенных тепловыделений в охлаждаемом объеме (электроприборы, вентиляторы, тепловыделения от трения в вентиляционной системе) и т. д.



!!! При выборе исполнителей обследования учитывайте обстоятельство, что тепловизоры разных ценовых классов выдают разные по качеству и техническому содержанию отчеты и карты дефектов. Тепловизионное - это инструментальное обследование, а в любых инженерных измерениях, чем точнее (дороже) оборудование, тем качественнее результат.



Технические тонкости



По дополнительным вопросам или расчету стоимости работ - пожалуйста о бращайтесь по электронной почте и телефонам указанным в контактах на странице справа.
