Обследование и экспертиза квартиры тепловизором - документальное обоснование претензий к строительным и управляющим компаниям.

Не для кого не секрет, что качество многоквартирного строительства в настоящее время  далеко не на высоте. Лавинообразно растёт число фактов судебных разбирательств со строительными и управляющими компаниями и несомненно, только убедительные факты могут гарантировать успех в этих спорах.

Обследование квартиры тепловизором позволяет выявить и задокументировать все явные и скрытые теплотехнические дефекты строительства. В процессе проведения тепловизионного обследования все строительные элементы (стены, окна, потолки и др.) проходят проверку на выявление различных скрытых теплотехнических дефектов строительства. На основании высокоточного обследования в тепловизионном отчёте предоставляется наглядная и достоверная информация о качестве строительства, реальном тепло-техническом соответствии требованиям ГОСТ. Тепловизионное обследование квартир проводится аттестованными в Ростехнадзоре специалистами на профессиональном тепловизионном оборудовании, согласно ГОСТ 54852-2011. Стоимость тепловизионного обследования квартиры зависит от площади и поставленных технических задач. С объектами обследованными специалистами нашей лаборатории вы можете ознакомиться в нашем портфолио.

Основные нормативные требования по квартирам:

1. Фактическое теплотехническое состояние квартиры должно удовлетворяет статьям Федерального закона Российской Федерации от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" в части:

  • Статьи 10 "Требования безопасных для здоровья человека условий проживания и пребывания в зданиях и сооружениях";
  • Статьи 13 "Требования энергетической эффективности зданий и сооружений";
  • Статьи 29 "Требования к микроклимату помещения";
  • Статьи 31 "Требование к обеспечению энергетической эффективности зданий и сооружений".

2. В соответствии с ГОСТ30494—2011 «ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ Параметры микроклимата в помещениях» нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий для холодного периода года:

  • допустимая температура в жилых  комнатах 18-24 °С. Относительная влажность не более 60%;
  • допустимая температура на кухне, туалете, ванной, 18-26 °С. Относительная влажность не нормируется.

3. В соответствии со СНиП 23 02-2003 «ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ» установлены нормативы перепада температур:

  • температура внутренней поверхности в углах наружных стен не должна быть ниже температуры точки росы;
  • перепад температур между температурой внутренней поверхности наружных стен и температурой воздуха в помещении не должен превышать 4 °С;
  • - то же по полу 2 °С.
  • - то же по потолку 3 °С.

4. Согласно СНиП 23-02-2003 п. 5.9 -5.10 Температура внутренней поверхности конструктивных элементов остекления окон зданий (кроме производственных) должна быть не ниже плюс 3 °С, а непрозрачных элементов окон и откосов — не ниже температуры точки росы.



 1. Внутреннее детальное тепловизионное обследование квартиры.







Примеры регистрации скрытых теплотехнических дефектов строительных конструкций (для увеличения кликните на картинку):

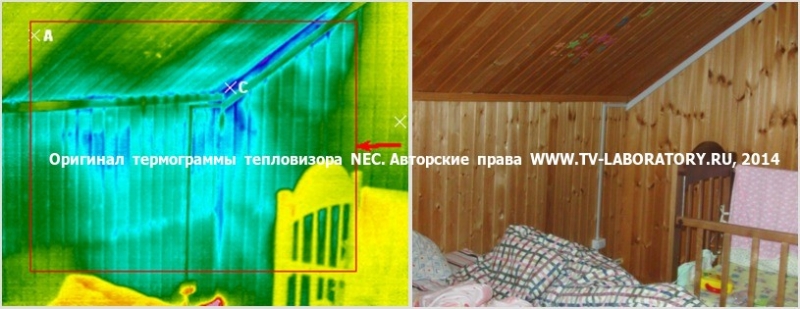

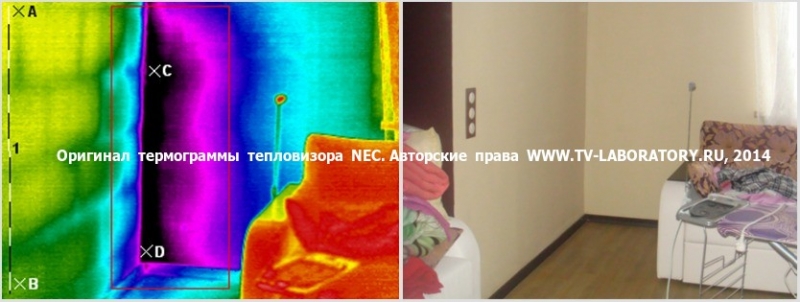

Cтены

Тепловизионное обследование стены внутренние 8 Тепловизионное обследование стены внутренние 10 Тепловизионное обследование стены внутренние 6

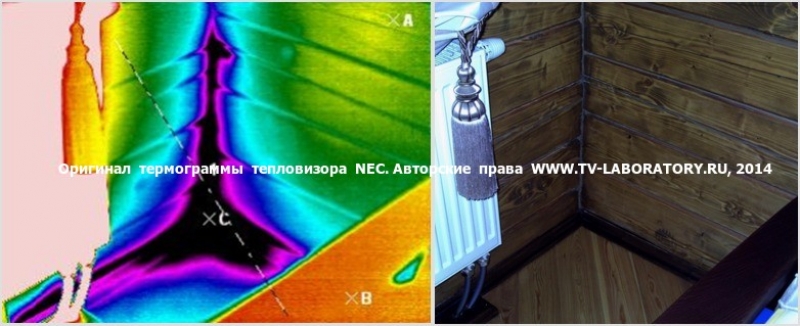

Внутренние углы

Тепловизионное обследование углыы внутренние 2 Тепловизионное обследование углы внутренние 5 Тепловизионное обследование углы внутренние 6

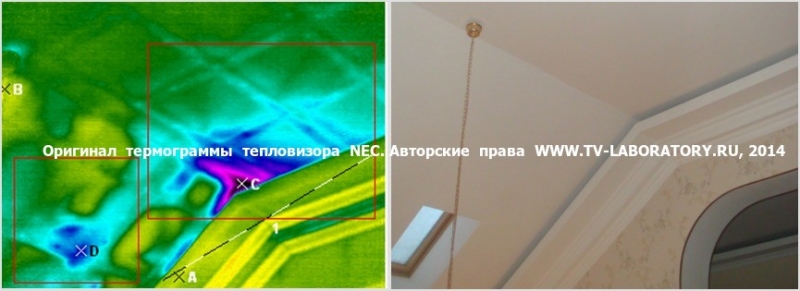

Потолки

Тепловизор потолок 1 Тепловизор потолок 4 Тепловизор потолок 5

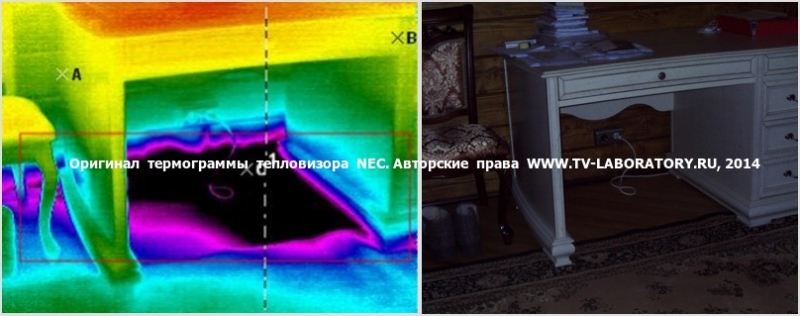

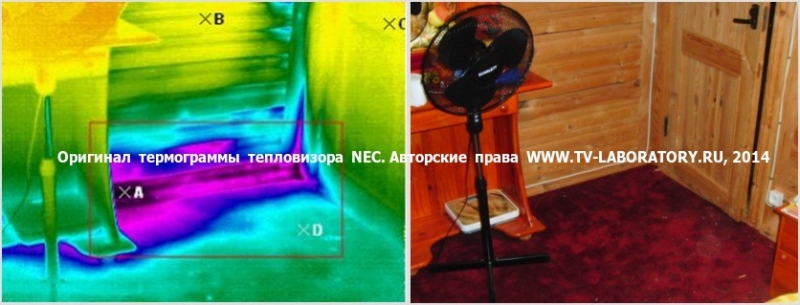

Полы

Тепловизор полы 3 Тепловизор полы 1 Тепловизор полы 5

Образование тепловых мостиков возможно вследствие следующих причин:

  • исследуемая конструкция (конструктивный элемент) ограничиваются непараллельными плоскостями (например, углы помещения, пересечения стен, соединения стен с перекрытиями);
  • отдельные участки ограждающих конструкций неоднородны по материалу (например, в стену встроены колонна или железобетонное ребро жесткости; изоляционный слой имеет разную толщину);
  • в одном месте совпадают уменьшенное поперечное сечение, изменение профиля и однородности (например, в месте соединения стен из разных материалов).

На практике наличие тепловых мостиков приводит к следующим последствиям:

  • температура внутренних поверхностей в этих местах ниже температуры сплошных ограждающих конструкций;
  • ухудшается состояние конструкции, снижается ее потребительская ценность, более того, возникает даже опасность разрушения. На этих участках возможны образование конденсата, изменение цвета и образованием плесени. Данные дефекты могут квалифицироваться  как  «значительные» и иметь очень неприятные последствия.


 Примеры регистрации скрытых дефектов установки окон и дверей:

Окна и двери

Тепловизионное обследование окон 1 Тепловизионное обследование окон 6 Тепловизионное обследование окон 15

Оконные откосы

Тепловизионное обследование окон 2 Тепловизионное обследование окон 3 Тепловизионное обследование окон 5

Фурнитура

При проведения тепловизионного обследования светопрозрачных конструкций дома очень часто выявляются дефекты в местах примыкания уплотнителей створок окон к рамам, а так же в швах примыкания к подоконникам и откосам. Данные дефекты в основном носят системный характер. При монтаже окон имеет место отступления от требований п. 5.1.- 5.5. ГОСТ 30971-2002, рекомендаций приложения «Г» и требований п 5.8 ГОСТ 30674-99, что является причиной инфильтрации холодного воздуха во внутренние жилые помещения. Данные дефекты квалифицируются как «значительные и устранимые».

По желанию заказчика долнительно, при тепловизионном обследовании квартиры, можно выполнить трассировку скрытой в стяжке разводки системы отопления для безопасного монтажа пола.

Примеры трассировки и регистрации скрытых дефектов системы отопления:

Трубы теплого пола

теплые полы 1 теплые полы 2 теплые полы 3

Скрытая разводка труб

Тепловизор полы 4  ТО отопления1  ТО отопления2

Радиаторы отопления

Тепловизор полы 17 Тепловизор полы 6  Тепловизор полы 15



2. Программная обработка термограмм отчета и создание карт дефектов.

Далее производится компьютерная обработка и анализ дефектов по каждой полученной термограмме, каждого из участков обследованной квартиры (для увеличения кликните на картинку). По каждому обследованному участку создается отдельная карта дефекта (нажмите на фото ниже). После обработки термограмм на них четко выделены места дефектов и аномальных зон, классификация дефектов и их температурные характеристики. На основании этих данных составляется отчет тепловизионного обследования в состав которого входит подробная информация со всеми картами дефектов и рекомендациями по их устранению. Отчет тепловизионного обследования с картами дефектов становится неоспоримым доказательством своей правоты в споре с недобросовестным застройщиком в досудебных и судебных разбирательствах. Как показывает практика использование результатов обследования тепловизором значительно упрощает данный процесс, а до суда доходит менее 10% претензий. В 90% обращений застройщики сами идут навстречу и устраняют дефекты, которые указаны в грамотно обоснованных претензиях, еще на стадии досудебного урегулирования.



Примеры карт дефектов тепловизора высокой четкости NEC 7700 (Nippon Avionics Co., Ltd, Япония).

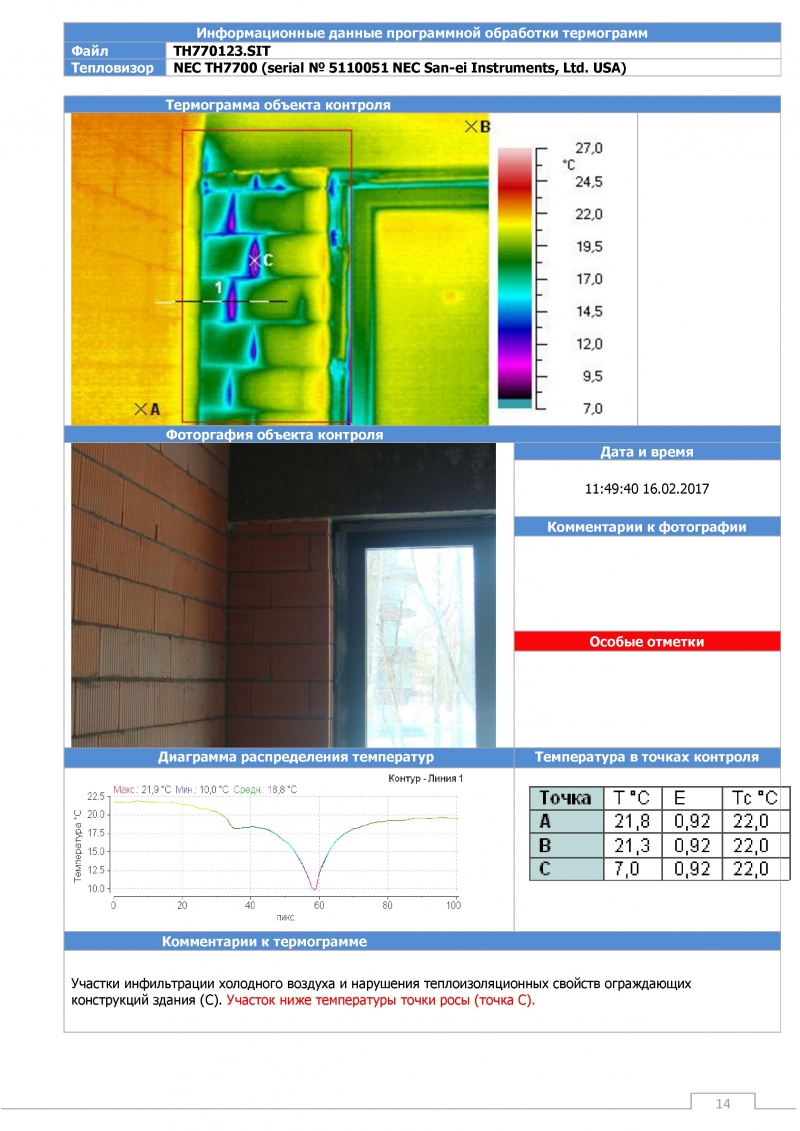

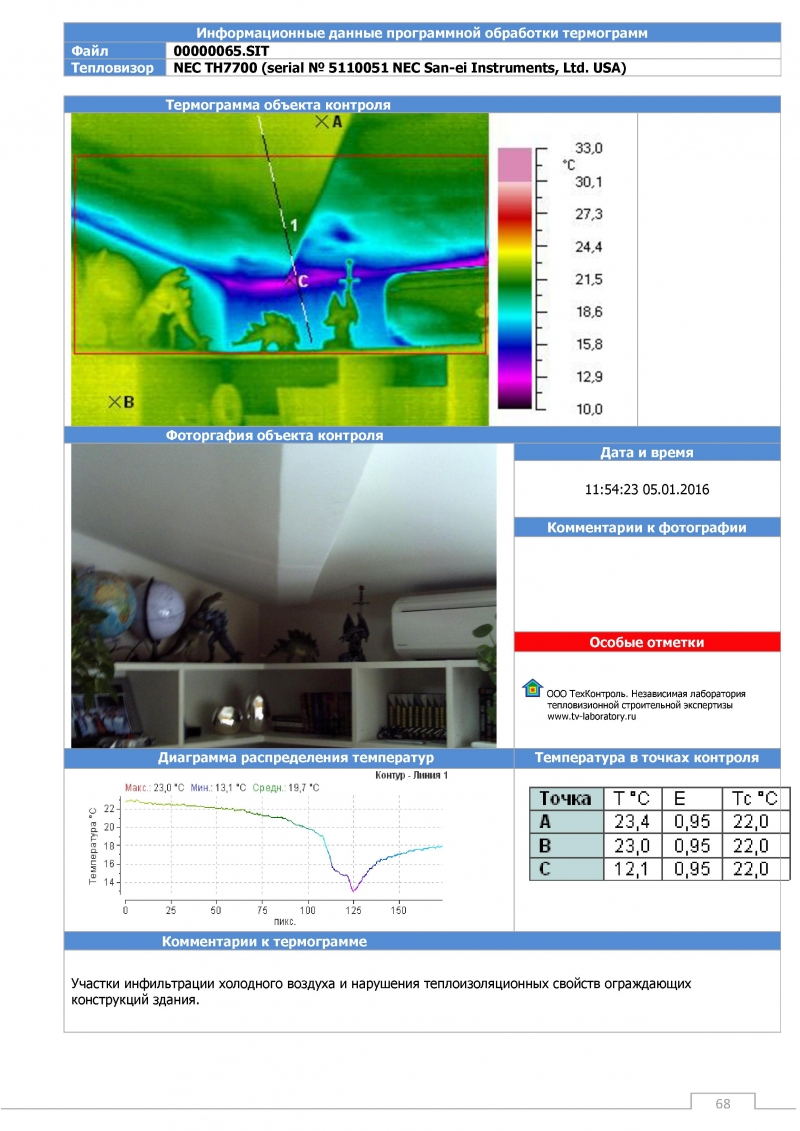

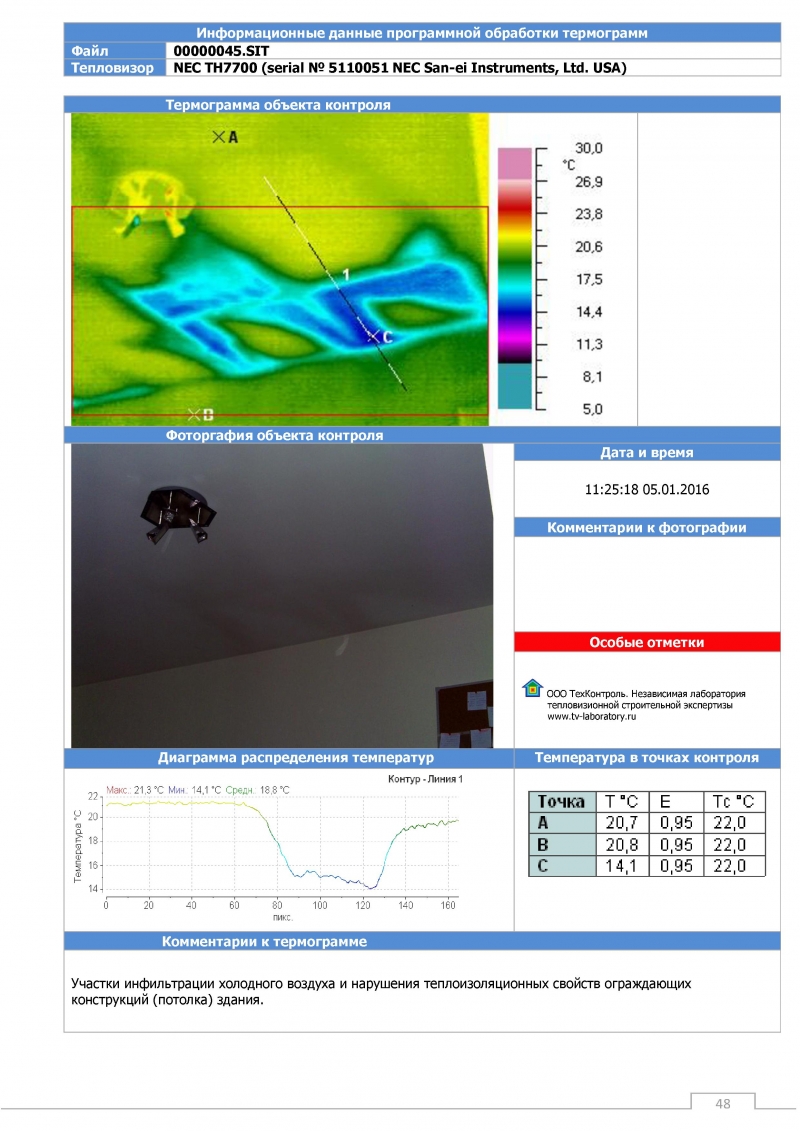

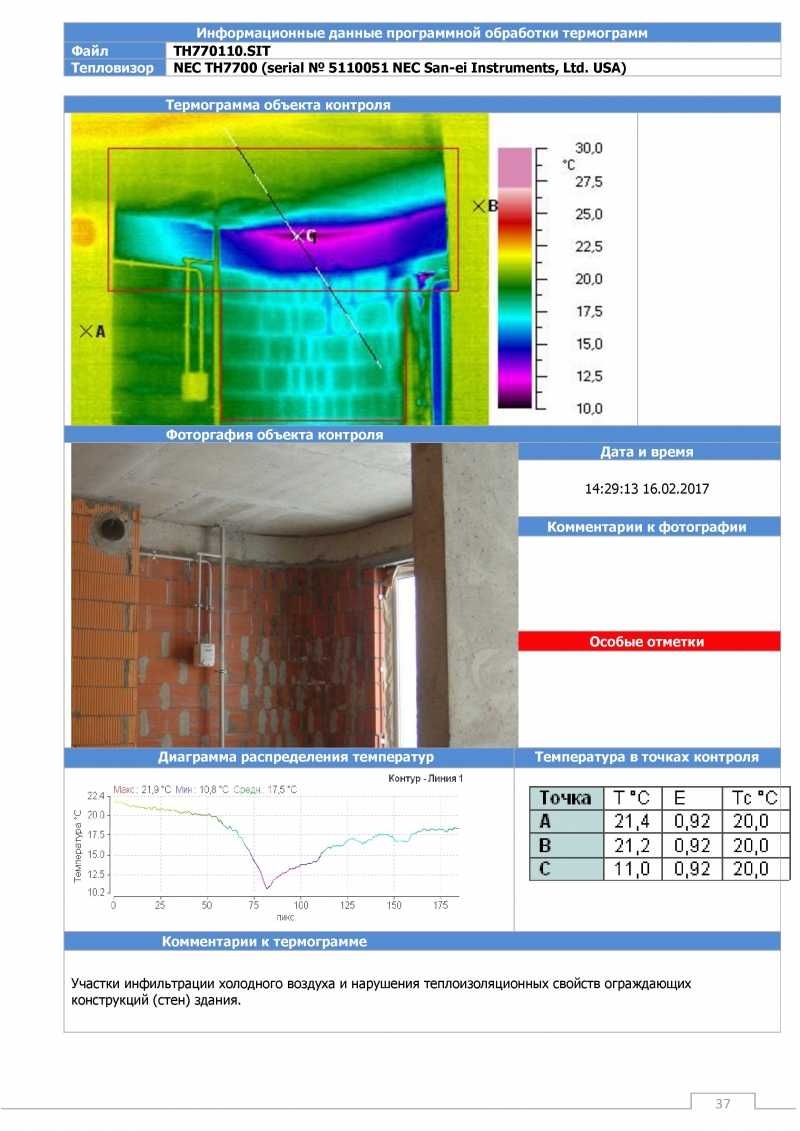

карта дефекта тепловизора 5карта дефекта тепловизора 6карта дефекта тепловизора 7карта дефекта тепловизора 8
