Линзование и схлопывание стекол в стеклопакетах. Причины, следствия и методы выявления дефектов окон.

Стеклопакеты – это достаточно герметичные светопрозрачные конструкции из 2 или 3 стекол с осушенным воздухом или инертными газами в внутри. Довольно часто, если смотреть с улицы на окна, можно увидеть искаженное отражение внешней картинки в стеклах. Причина этого явления (линзования) – искривление стекол под действием внешних физических факторов температуры и давления.

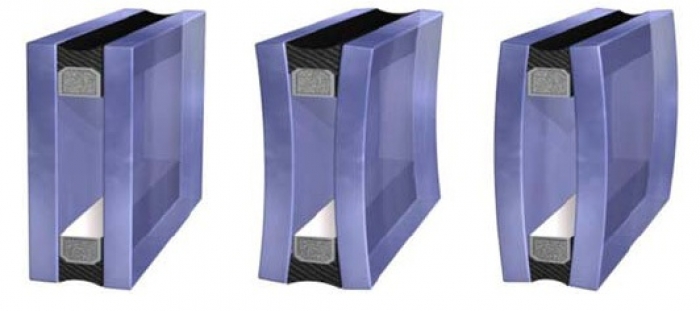

В реальности стеклопакеты эксплуатируются в переменных внешних условиях - летом внутри стеклопакета воздух или газ нагревается, зимой – остывает. Согласно законам физики, внутреннее давление при этом стремиться к изменениям, но при возможности прогиба тонких стекол это превращается в изменение объема стеклопакета. Таким образом, первоначально плоский стеклопакет может стать выпуклым или вогнутым, превращаясь в своеобразную линзу.

Возможные технологические причины избыточного линзования стеклопакетов:

    - стеклопакет был  изготовлен при высокой влажности и высокой температуре в помещении цеха;

    - при сборке стеклопакета были использованы  горизонтальные столы;

    - стеклопакеты превышают максимальные стандартные размеры;

    - в стеклопакете используется слишком тонкое стекло (толщиной 3 мм).

    - если при остеклении были использованы однокамерные стеклопакеты с энергосберегающим стеклом и тонкой дистанционной рамкой, которые не заполнены аргоном.

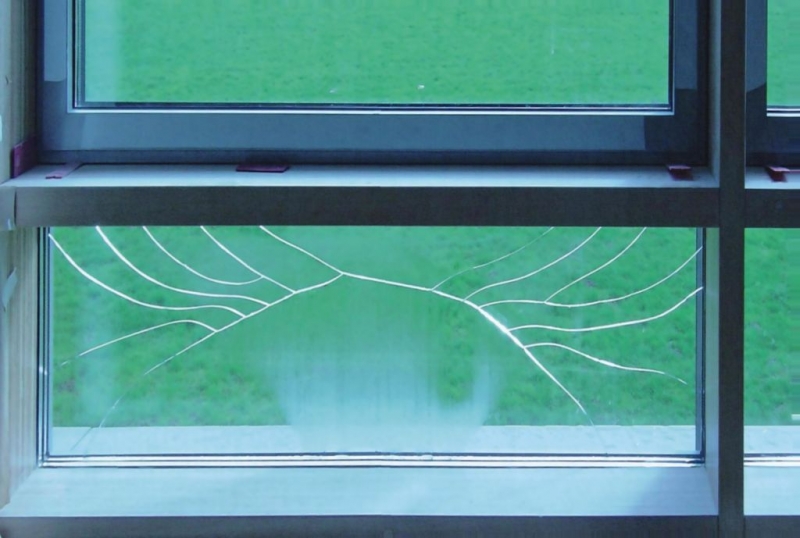

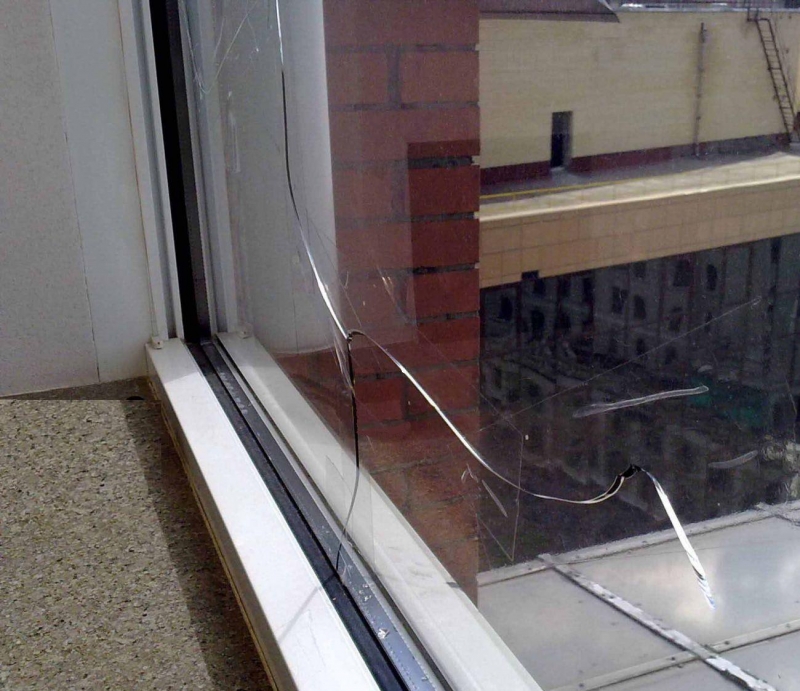

Кроме эстетических минусов, у линзования есть и потенциальные технические проблемы. В сильные морозы возникает избыточный вертикальный прогиб стекол, который может привести к слипанию стекол в центральной зоне, промерзанию или даже к разрушению стеклопакета.







Тепловизионное обследование является самым эффективным способом контроля качества изготовления и монтажа светопрозрачных конструкций в натурных условиях.

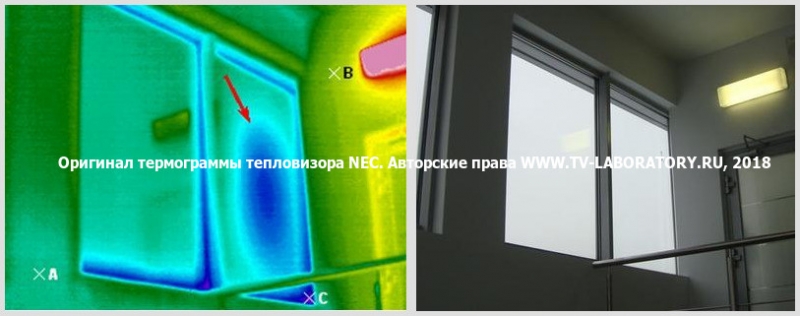

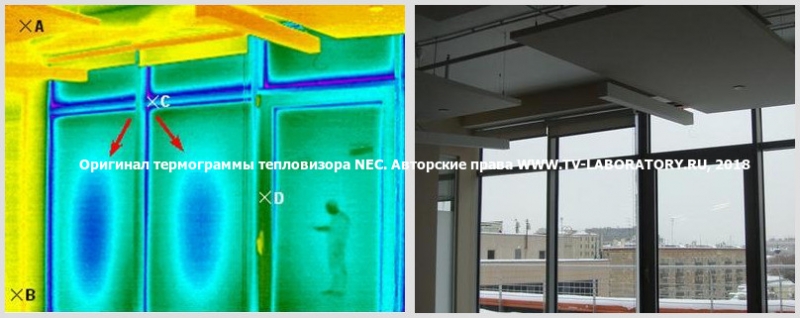

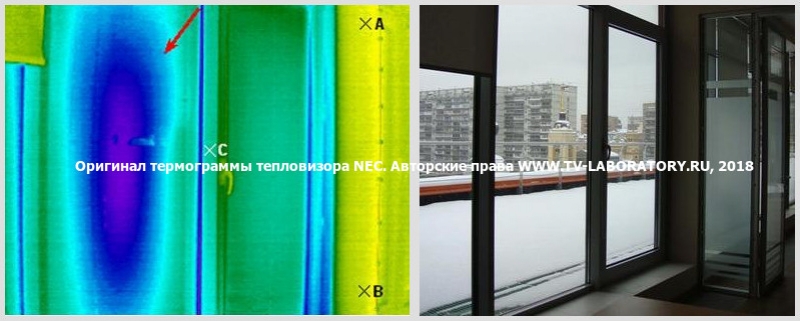

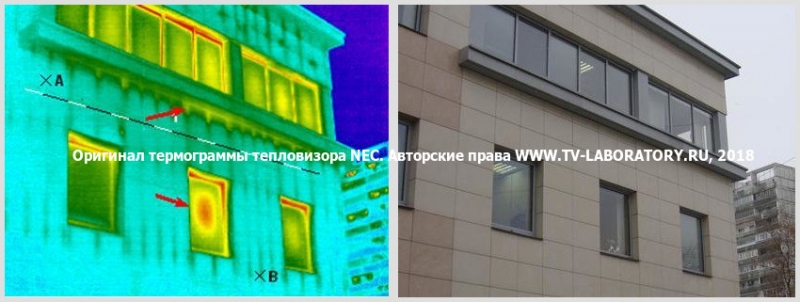

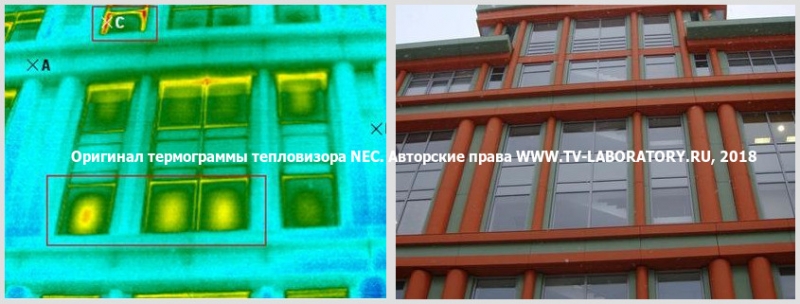

Примеры термограмм внешнего и внутреннего тепловизионного обследования окон с линзами на стеклопакетах (для увеличения кликните на картинку):

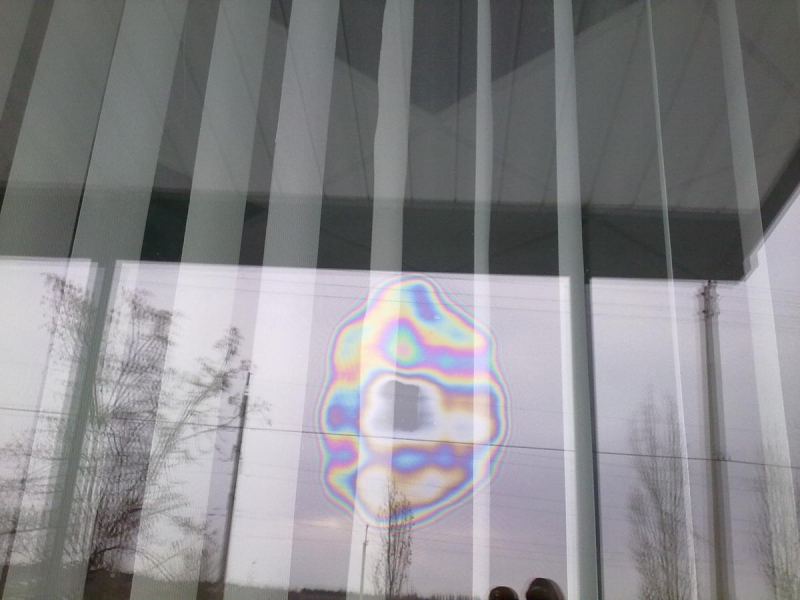

При анализе термограмм в тепловизионном отчете явно видно, что на отдельных стеклопакетах наблюдаются явно выраженные «линзы», что является следствием избыточного «схлопывания» стеклопакета. В связи со значительным понижением температуры на улице, объем воздуха или газа (аргона) внутри стеклопакета резко сокращается и листы стекла деформируются – слипаются (создается вогнутый объем).

Ввиду того, что на термограммах холодные линзы наблюдаются не на всех стеклопакетах и имеют не системный характер проявления, можно предположить, что имеет место механическая разгерметизация отдельных стеклопакетов и изменение их теплопроводности.
